K-FIRE COLLAR - пассивная огнезащита проходов трубопроводов монтаж и особенности использования

Если безопасность здания на первом месте, то противопожарная защита коммуникаций — ключевой элемент. Противопожарная муфта K-FLEX K-FIRE COLLAR создана, чтобы остановить огонь и дым на пути их распространения, защищая жизненно важные системы и сохраняя целостность конструкций. Простая в установке и долговечная, она обеспечивает надежную защиту там, где это необходимо. Узнайте, почему K-FLEX K-FIRE COLLAR — важная деталь для любой системы пассивной огнезащиты.

Огнезащита воздуховодов требования - подробнее

Товары которые вас могут заинтересовать

Что такое K-FLEX K-FIRE COLLAR ?

Противопожарная муфта представляет собой отсечное устройство для защиты узлов пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Противопожарные муфты K-FLEX K-FIRE COLLAR имеют металлический корпус, окрашенный в красный цвет с помощью порошковой краски. Красный цвет традиционно ассоциируется с противопожарным оборудованием, что облегчает их идентификацию и указывает на их предназначение в системах пассивной огнезащиты.

Рекомендации по эксплуатации

Противопожарные муфты, эксплуатирующиеся в помещениях по СП 50.13330.2012, не требуют обслуживания в течение всего гарантийного срока. При повышенной влажности рекомендуется осмотр раз в год. Допускается повторная переустановка при замене коммуникаций, если нет повреждений корпуса и фиксирующих элементов.

Область применения

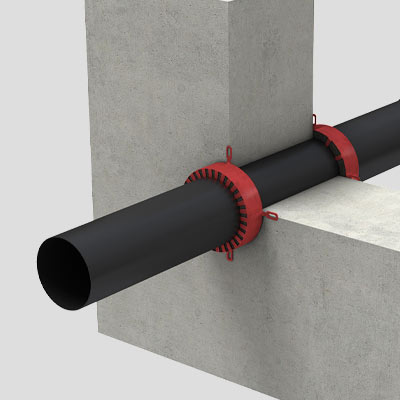

Противопожарная муфта K-FLEX K-FIRE COLLAR находит широкое применение в самых разных типах зданий и сооружений, где требуется обеспечить огнезащиту трубопроводных систем из полимерных материалов. Ее установка рекомендуется в следующих случаях:

1. Жилые дома. В многоквартирных домах и жилых комплексах важно предотвратить распространение огня и дыма по трубопроводным каналам между этажами и квартирами. K-FLEX K-FIRE COLLAR эффективно защищает проходы труб через стены и перекрытия, минимизируя риск для жильцов и имущество.

2. Больницы и поликлиники. В медицинских учреждениях безопасность людей является приоритетом. Использование противопожарных муфт в таких местах помогает предотвратить распространение огня, создавая дополнительный барьер для защиты пациентов, персонала и оборудования.

3. Гостиницы и общежития. В зданиях с большим количеством людей противопожарная защита должна быть организована на высоком уровне. Установка K-FLEX K-FIRE COLLAR на трубопроводах снижает риск быстрого распространения огня и позволяет увеличить время для безопасной эвакуации.

4. Аэропорты и вокзалы. В местах с интенсивным потоком людей крайне важно минимизировать риски возгорания. K-FLEX K-FIRE COLLAR может использоваться для защиты коммуникаций в таких критически важных зданиях, предотвращая распространение огня по трубопроводам.

5. Торговые центры. В больших торговых и развлекательных центрах противопожарные муфты используются для обеспечения безопасности посетителей и сотрудников, особенно в местах скопления людей. K-FLEX K-FIRE COLLAR помогает создать безопасную среду, останавливая распространение огня по инженерным системам.

6. Промышленные предприятия. На производственных и промышленных объектах часто используются полимерные трубопроводы для различных нужд. K-FLEX K-FIRE COLLAR защищает их от огня, что особенно важно на объектах с опасными или горючими материалами.

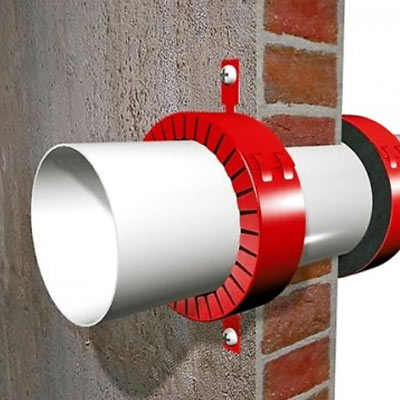

Устройство муфты K-FLEX K-FIRE COLLAR

• Лепестковый замок

• Крепежные проушины

• Вкладыш из терморасширяющегося материала

• Металлический корпус

Преимущества

• Долговечность 30 лет

• Предел огнестойкости 240 минут

• Эластичное антикоррозийное покрытие

• Основа из оцинкованной стали 0,55 мм

Таблица: Технические данные муфт противопожарных

Показатель	Значение
Температура срабатывания, °С	120
Начало срабатывания, сек	15
Инерционность полного срабатывания, мин	4
Предел огнестойкости, (EI), мин*	240
Коэффициент вспучивания, не менее, %	970

Таблица: Форма выпуска

Внутренний диаметр муфты, мм	Количество в упаковке, шт
40	144
50	116
75/80	48
110	24
160	12

Таблица: Количество анкерных болтов

Внутренний диаметр муфты, мм	Количество на 1 муфту, шт
≤ 50	2
≥ 75	3

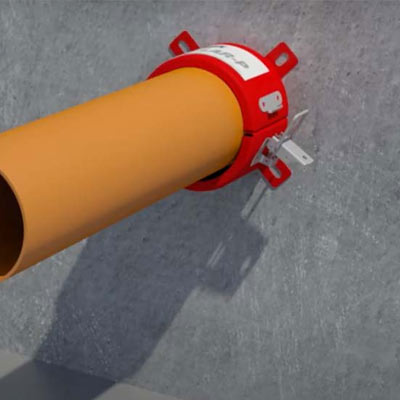

Порядок монтажа

1. Установить противопожарную муфту без перекосов относительно трубы и закрепить анкерными болтами к перекрытию или стене без зазоров.

2. При частичном заглублении в цементный раствор контролировать выход корпуса муфты на 50-60 %.

3. При установке с заглублением без болтов рекомендуется отогнуть крепежные проушины вверх на ~45° к оси трубы.

4. Очистить место установки муфты от посторонних предметов и раствора.

5. Установить муфту на трубу, зафиксировать на трубопроводе так, чтобы была возможность перемещения вдоль трубы.

6. Переместить муфту до полного прилегания к поверхности.

7. Отметить места крепления проушин на стене или потолке, просверлить отверстия и вставить анкерные болты.

8. Затянуть металлический корпус и анкерные болты для плотного прилегания к поверхности трубы.

Это вам пригодиться

Обратите внимание! Для надежной работы K-FLEX K-FIRE COLLAR важно избежать перекосов и обеспечить плотное прилегание к поверхности. Муфту следует крепить без зазоров и с соблюдением рекомендуемой глубины установки — это гарантирует максимальную огнезащиту.

Основные технические характеристики включают высокую долговечность (до 30 лет), предел огнестойкости в 240 минут, а также устойчивость к коррозии благодаря эластичному покрытию на основе оцинкованной стали. Муфта оснащена терморасширяющимся вкладышем, что позволяет ей эффективно блокировать распространение огня и дыма через полимерные трубопроводы.

Установка муфты проста и позволяет частичное или полное заглубление в цементный раствор, при этом следует обеспечить надежное крепление к стенам или перекрытиям. Правильная установка гарантирует долговечность и высокую эффективность в условиях эксплуатации, предусмотренных нормами СП 50.13330.2012.

В целом, K-FLEX K-FIRE COLLAR является важной частью комплексной противопожарной защиты зданий и может значительно повысить их безопасность при минимальном техническом обслуживании. Более подробную информацию вы можете узнать у наших специалистов, обратившись через обратную форму связи на нашем сайте.
