Утеплитель для воздуховодов: особенности применения

Чтобы вентиляционная система работала в безаварийном режиме на протяжении всего срока службы, следует заранее позаботиться об обустройстве её эффективной и долговечной теплоизоляции. В зависимости от назначения и сложности конструкция, должна соответствовать СНиП 41-01-2003 и другой профильной нормативной документации.
В данной статье содержится информация о критериях выбора утеплителя и особенностях его монтажа.

Какие вопросы решает утеплитель?

На отечественном рынке теплоизоляция вентиляционных воздуховодов представлена в нескольких вариантах. Правильный выбор доступного по стоимости, достаточно эффективного, простого в монтаже и долговечного в эксплуатации материала, способствует параллельному решению нескольких задач:

• Снижение тепловых потерь проходящего воздушного потока. Наружная теплоизоляция блокирует избыточное охлаждение внутренних помещений. Снижение температуры в вентиляционных каналах неизбежно сказывается на ухудшении комфортности проживания и увеличении расходов на отопление.
• Облицовка вентиляционного контура блокирует образование конденсатной влаги, защищает металлическое основание от водной коррозии, чем способствует сохранению деревянных, металлических и бетонных конструкций.
• Стекающий внутрь жилых помещений конденсат повреждает внутреннюю декоративную отделку. Повышенная влажность воздуха инициирует образование плесневых и грибковых колоний. Проблема решается балансировкой температур на поверхности воздуховодов и окружающей среды.
• С помощью термостойкой теплоизоляции, в случае пожара, реализуется защита металлического основания от прогорания и переброса открытого пламени в соседние помещения. В соответствии с действующими нормативами, изолированные вентиляционные воздуховоды должны сохранять целостность на протяжении 30 мин.
• Это время используется для вывода людей из зоны возгорания, спасения материальных ценностей и безопасной работы пожарных расчётов.
• Стойкость стальных, не изолированных воздуховодов по отношению к высокотемпературным воздействиям не превышает 12-15 минут. Увеличить этот показатель до стандартного уровня 30 мин поможет правильный выбор, безупречный монтаж и грамотная эксплуатация системы на протяжении всего рабочего ресурса. Технология допускает повышение огнестойкости штатной термоизоляции за счёт нанесений дополнительных негорючих покрытий.
• В офисах, торговых центрах и административных зданиях большое значение придаётся отсутствию характерных для воздушного потока шумов и вибрации. Шумовой фон возникает при работе электродвигателей, компрессоров и другого вентиляционного оборудования, в местах резкого изменения направления турбулентного потока.
• Избыток аэродинамического шумового фона отрицательно сказывается на работоспособности и производительности труда обслуживающего персонала, ухудшает комфортность даже кратковременного пребывания посетителей в проблемных зонах.
• В соответствии с санитарно-гигиеническими нормативами и советами опытных специалистов, для наружной отделки воздуховодов лучше использовать компактные утеплители, обладающие ярко выраженными шумопоглощающими свойствами.

С учётом назначения здания, для организации наружной тепло-шумоизоляции рекомендованы разные модификации базальтовой ваты или более компактного утеплителя пенофол. В строительной практике исполнители больше полагаются на проектные требования.

Кроме того, снизить шумовой фон можно за счёт уменьшения количества изгибов и поворотов, заменой металлических воздуховодов гибкими аналогами. При отсутствии эффективных решений, проблема решается установкой канальных вентиляционных глушителей.

Лучшие товары для утепления воздуховодов:

Акция

Быстрый просмотр

Мат прошивной Rockwool Alu Wired Mat 80 (ВАЙРЕД МАТ 80 Кф)

от 634 руб./м2

Купить в 1 клик Подробнее

Акция

Быстрый просмотр

Rockwool ТЕХ МАТ

от 315 руб./м2

Купить в 1 клик Подробнее

Акция

Быстрый просмотр

Мат прошивной Rockwool Alu 1 Wired Mat 105 (ВАЙРЕД МАТ 105 Кф1)

9

от 522 руб./м2

Купить в 1 клик Подробнее

Акция

Быстрый просмотр

URSA GEO M-11

1

от 2 487 руб./м3

Купить в 1 клик В корзину В корзине

Минимальная допустимая толщина утеплителей для воздуховодов

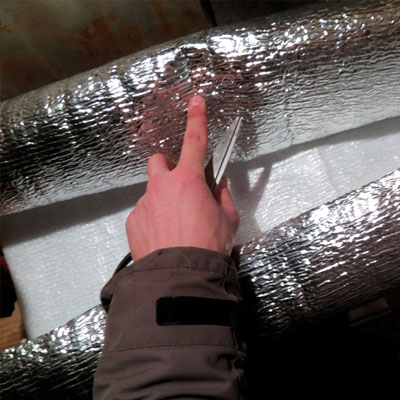

Как утеплять?

На сегодняшний день применение разных видов качественной, компактной и эффективной во всех отношениях вентиляционной термоизоляции ограничено их высокой стоимостью. Проектные требования реализуются применением более доступных по стоимости комплексных облицовок, по надёжности не уступающих лучшим отечественным и зарубежным образцам.

В первую очередь, многослойная термоизоляция актуальна на наружных воздуховодах. Перечень компонентов включает в себя:

• Собственно сам утеплитель.
• Механический крепёж.
• Арматурные детали.
• Покрытие для защиты от механических повреждений.
• Огнезащитный компонент.
• Пароизоляцию.

Расчет толщины изоляции воздуховодов

Для определения оптимальной толщины, используются рекомендации СНиП 2.04.14-88. В документации оговорены условия эксплуатации парозащищённых воздуховодов, с температурой воздушных потоков в диапазоне от -180 до +600◦С. Предлагаются варианты теплоизоляции для конкретных условий, с указанием толщины самого утеплителя и мембранной пароизоляции.

Определится с количеством приобретаемых расходников, проще всего с помощью строительного калькулятора. Базовые параметры определяют:

• Показатели плотности воздушного потока.
• Температурные показатели на поверхности вентиляционной термоизоляции.
• Решения по предотвращению образования водного конденсата.
• Динамика изменения параметров перекачиваемого воздушного потока.
• Предотвращение снижения температуры в системе, с последующим образованием ледяных заторов.
• Заданные параметры изменения температурного диапазона.

Принято считать, что монтаж пенофола на воздуховоды не требует от исполнителя специальной квалификации. Тем не менее, наиболее правильное решение, это консультация у работающего в этой сфере опытного профессионала. Исходя из многолетней практики и собственного опыта, мастер выполнит все необходимые расчёты в зависимости от температуры окружающей среды и воздушного потока, рабочих параметров и долговечности теплоизоляции.

Утеплитель для воздуховодов

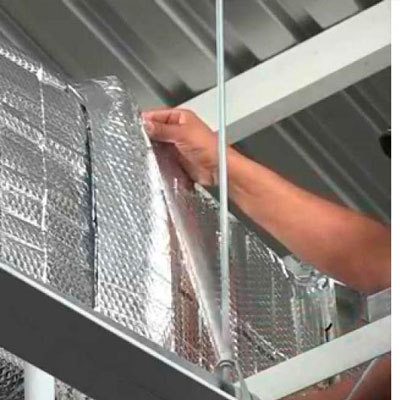

Список критериев самостоятельного выбора вентиляционной изоляции должен формироваться с учётом требований СНиП 2.04.14-88, в том числе:

• Достаточно высокие теплосберегающие свойства.
• Влаго - и паронепроницаемость. Сырая теплоизоляция менее эффективна из-за образования так называемых мостиков холода.
• Материал не должен создавать чрезмерных нагрузок на механический крепёж и несущие конструкции.
• Обязательна высокая стойкость к деформационным нагрузкам и другим неблагоприятным внешним факторам.
• Материал не должен разрушаться при длительном воздействии солнечного ультрафиолета.
• Утеплитель должен сохранять работоспособность после большого количества температурных перепадов.
• Обязательны соответствия природоохранным нормативам, структура утеплителя должна обладать химической инертностью и стойкостью к образованию плесневых колоний.
• Вентиляционная теплоизоляция должна сохранять изначальные характеристики на протяжении рабочего ресурса, независимо от его продолжительности.
• Из предлагаемого ассортимента предпочтителен качественный утеплитель с простым и производительным монтажом.
• Уложенный материал должен иметь одинаковую толщину по всей поверхности, с герметичными стыками и сопряжениями.

Заявленные требования по теплоизоляции вентиляционных систем распространяются на подвески и другие элементы механического крепежа.

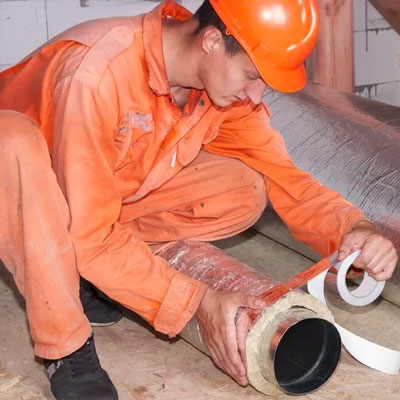

Правила выбора и установки

Для вентиляционных систем разного назначения целесообразно использовать конкретные изоляторы, в частности:

• Для воздуховодов подземного базирования не рекомендованы сыпучие материалы типа пенопластовых или керамзитовых отсыпок.
• Конструкции на высоте шесть и более метров нуждаются в защитной стекловолоконной оболочке.
• Плитная и листовая изоляция на основе базальтовой ваты или экструдированного пенополистирола наиболее удобна для обустройства внешней оболочки воздуховодов квадратного и прямоугольного сечения.
• Для изоляции цилиндрических аналогов производится ассортимент пенополистирольных и минераловатных скорлуп разных размерных категорий. Изоляция Пенофол может монтироваться на поверхности уже эксплуатируемых систем. Рулонные аналоги отличаются высокой ремонтопригодностью, повреждённый фрагмент можно отремонтировать наложением заплаты без нарушения целостности прилегающей территории.
• Для исключения постоянно действующих мостиков холода важно точное и последовательное выполнение требований разработанных для конкретного утеплителя монтажных правил. Максимальную эффективность работы изоляции гарантирует герметичность всех монтажных швов и сопряжений.

Примеры оптимальных утеплителей для воздуховодов:

Пеноэластомеры и главный представитель Пенофол

Заявленным требованиям отвечает утеплитель воздуховодов фольгированный, известный в строительном обиходе под названием Пенофол.

Комбинированная теплоизоляция состоит из закрытоячеистого пенополимерного основания с односторонним теплоотражающим покрытием из алюминиевой фольги. В активе материала – компактность, энергоэффективность, отсутствие нагрузок на изолируемые конструкции, простой и производительный монтаж.

Список бесспорных преимуществ Пенофола включает в себя:

• Номинальную для своей категории огнестойкость, материал не поддерживает горение и обладает эффектом самозатухания.
• Пенофол не повреждается грызунами, не создаёт условий для образования плесневых колоний.
• Влагостойкий утеплитель демонстрирует сочетание изолирующих, парозащитных и шумопоглощающих свойств.
• Предлагаемые материалы соответствуют требованиям действующих природоохранных нормативов.
• Пенофольная термоизоляция сохраняет работоспособность в температурных пределах от -65 до +100 градусов по шкале Цельсия.
• Материал удобен для внешней отделки труднодоступных мест.
• Имеется возможность повторного монтажа.

Алюминиевое покрытие пенофольной облицовки возвращает в изолируемый объём до 15 % тепловой энергии. Популярность материала базируется на доступной стоимости, компактности, экологичности полимерного сырья, возможности выбора механической или клеевой фиксации на изолируемых основаниях. Теплоизоляция воздуховодов самоклеющаяся способствует увеличению производительности монтажа на 30 и более процентов.

Самоклейкая рулонная модификация пенофола с изнаночной стороны оборудована клеевым покрытием с защитной плёнкой, которая удаляется непосредственно перед укладкой. Для герметизации монтажных стыков и сопряжений производитель предлагает металлизированный строительный скотч.

В ассортименте рулонный пенофол представлен модификациями толщиной 2 и 4 мм, что позволяет варьировать толщину облицовки в достаточно широких пределах. Утепление воздуховодов пенофолом в большинстве случаев является оптимальным и экономически оправданным техническим решением.

Аналогичная термоизоляция, стандартная и на клейкой основе также производится на базе вспененного каучука. Для наружной изоляции воздуховодов малого и среднего сечения производители разработали цилиндрические оболочки, которые герметизируются по продольному шву строительным скотчем.

В недостатках каучукового утеплителя для воздуховодов вентиляции – более высокая стоимость и отсутствие в ассортименте кожухов большого сечения.
