Огнезащита воздуховодов требования

В соответствии с действующими пожарными стандартами, характеристики огнезащиты воздуховодов систем вентиляции и дымоудаления должны отвечать всем требованиям пожарных нормативов. Требования СП по огнезащите воздуховодов под номером СП 7.13130.2013, распространяются на все разновидности вытяжной и приточной вентиляции. Рассмотрим разные варианты термостойких изоляторов, особенности их применения и грамотного монтажа.

Зачем нужна огнезащита воздуховодов

Конструкция вентиляционного контура обеспечивает полноценный воздухообмен в жилых и производственных помещениях. При возникновении пожарной ситуации, прогоревшие в зоне пожара стенки воздуховодов, могут стать причиной перемещения открытого пламени в соседние помещения. Огнезащита воздуховодов дымоудаления отвечает за продление времени эвакуации людей из пожароопасной зоны.

В такой ситуации расширяется зона пожара, сокращается время для спасения людей и материальных ценностей, затрудняются действия пожарного расчёта.

Видео: Огнезащита воздуховодов. Как защитить вентиляцию?

Видео: Инструкция по монтажу огнезащитного покрытия PRO-МБОР-VENT

Выбор покупателей

Нормативы регулирования применения огнезащиты воздуховодов

Основные направления пожарной безопасности приведены в соответствующих нормативах, разработанных на основе ГОСТов Р 53300-2009 и 53295-2013. В действующих документах приведены способы проверки вентиляционных и дымоотводных систем на огнестойкость, а также методика контрольных испытаний. Нормы и правила огнезащиты воздуховодов вентиляции адаптированы к особенностям новых технологий.

При обустройстве вентиляционных контуров с повышенной огнестойкостью в обязательном порядке учитываются следующие факторы:

• Наличие установленных воздуховодов сертификата соответствия.

• Все компоненты системы должны быть не горючими.

• Определение предела огнестойкости проверяется в соответствии с методикой ГОСТа Р 53299.

• Герметичность стыков и соединений соответствует классу В (СП 60.13330.2012).

Пенофол или Тепофол что выбрать? - также стоит почитать

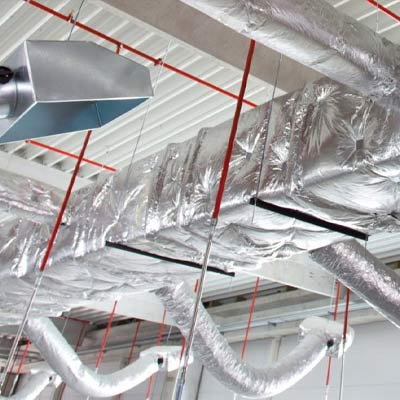

Характеристика воздуховодов и требования к их огнестойкости

Следует отдать предпочтение характеристикам вентиляционного оборудования, максимально полезным и эффективным при возникновении пожарной ситуации. Главное внимание уделяется следующим моментам:

• Все комплектующие вентиляционной системы должны обладать примерно одинаковой огнестойкостью.

• Монтаж соединительных узлов вентиляционных секций должен быть выполнен на профессиональном уровне.

• Противопожарная эффективность вентиляционной термоизоляции во многом зависит от качества использованных материалов и совершенства их монтажа.

• Отдельное внимание следует уделить сборке узлов, которые расположены в местах пересечения ограждающих конструкций.

• Выбор способа подвески воздуховодов выбирается в зависимости от назначения и конструктивных особенностей системы, расчётных нагрузок и особенностей последующей эксплуатации.

Вентиляционные воздуховоды собираются из отдельных секций, изготовленных из чёрной или оцинкованной листовой стали, толщиной 0,9-1,2 мм. Также не исключается нанесение термостойких грунтовочных покрытий.

В перечне обязательных требований к работе воздуховодов с огнестойкой защитой следует отметить следующие пункты:

• Остановка перемещения открытого пламени по воздуховодам в соседние помещения. Распространению пожара способствуют прогары и образующиеся в процессе температурной деформации зазоры в монтажных соединениях.

• Производительность вентиляционного контура должна быть достаточной для оперативного удаления продуктов горения и подачи полного объёма свежего воздуха в заданные сроки.

• Огнестойкость вентиляционных воздуховодов должна обеспечить время для эвакуации людей и спасения материальных ценностей, а также для работы пожарных расчётов.

В любом случае, требования по огнестойкости вентиляционного оборудования закладываются в проектную документацию на этапе её разработки.

• В первую очередь учитываются огнезащитные свойства материалов и комплектующих.

• Проверяется соответствие характеристик термоизоляции действующим строительным стандартам и нормативам противопожарных правил.

• Производится постоянный мониторинг качества сборки монтажных стыков и соединений, надёжности крепления воздуховодов на стеновых или потолочных поверхностях.

На финишном этапе производится работоспособность конструкции специалистами испытательной пожарной лаборатории МЧС, с последующей выдачей допуска. Положительное заключение можно оформить в частной или государственной организации.

Следует отметить, что государственные структуры к допускам частных лабораторий относятся с определённым недоверием, поэтому нередко инициируют дополнительные проверки. При наличии недоработок и недочётов применяются штрафные санкции.

Государственные лаборатории не дадут положительного заключения, до полного устранения обнаруженных недостатков. Доверия к государственным допускам у пожарных инспекторов на порядок больше.

Мы рекомендуем:

Напыляемая огнезащита

Критерии обоснованного выбора огнезащитных покрытий

Защитные огнеупоры характеризуются разными показателями огнестойкости. Критерии выбора, как правило, формируются термостойкостью материала, особенностями монтажа, продолжительностью ресурса, стоимостью и условиями будущей эксплуатации.

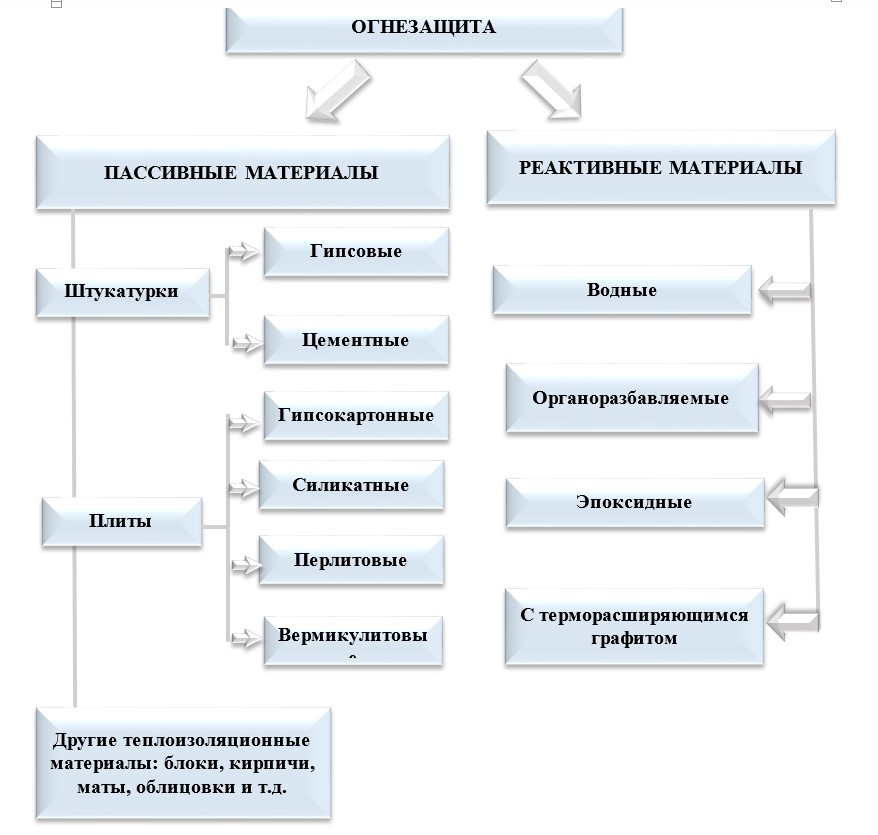

Виды огнезащитных покрытий:

1. Бюджетные покрытия на основе силикофосфата и жидкого стекла характеризуются огнестойкостью на уровне ЕI. В недостатках числится умеренная адгезия с металлическими основаниями, низкая стойкость к вибрации и запрет на применение в помещениях с высокой влажностью.

2. Облицовочные покрытия из огнестойких плит, с показателем ЕI 60 – ЕI. Низкая производительность поэлементного монтажа частично компенсируется наличием лицевого поверхностного декора.

3. Базальтовая термоизоляция демонстрирует сочетание прочности, уникально высокой огнестойкости долговечности рабочего ресурса. При всех преимуществах, облицовка создаёт на изолируемые конструкции значительные нагрузки.

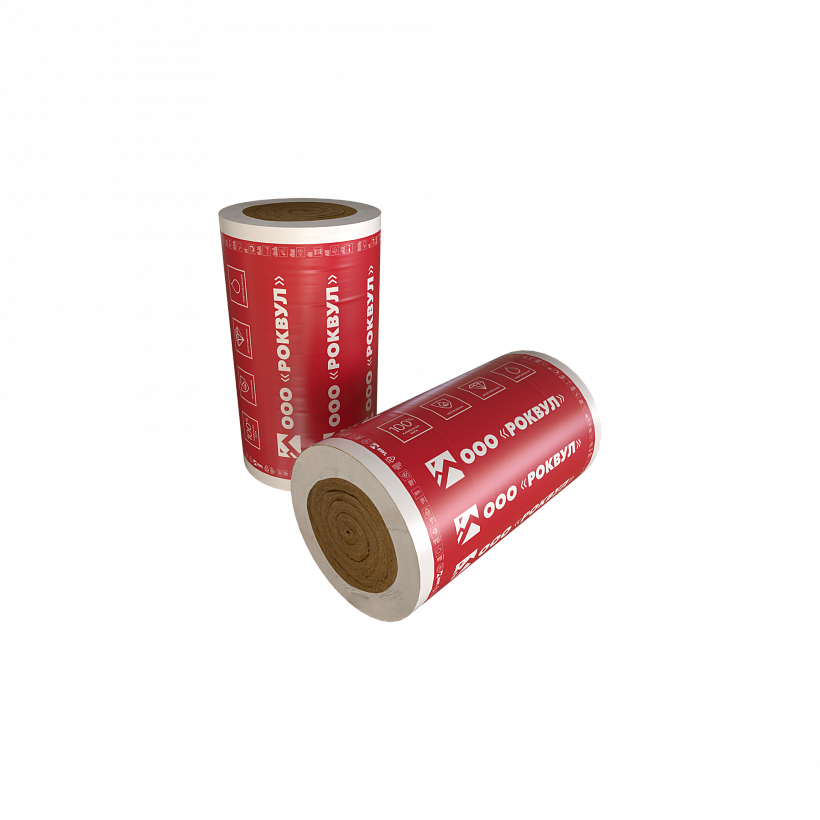

4. Комбинация минеральной ваты и жидкого стекла с показателями огнестойкости ЕI 60 – ЕI выгодно отличаются от предыдущих вариантов компактностью.

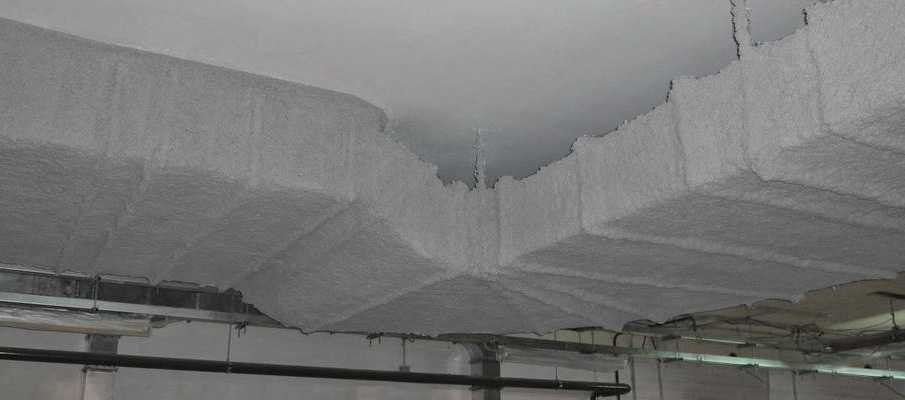

5. Нанесение огнезащитного штукатурного покрытия методом торкретирования предписывает заданную последовательность и наличие у рабочего персонала соответствующей квалификации.

На практике, перед приобретением материала производится сравнительный обзор предлагаемого ассортимента для того, чтобы совместить в одном решении эффективность, доступную стоимость и долговечность. Огнезащита воздуховодов для улицы должна обладать стойкостью к атмосферным воздействиям.

Таблица: Характеристики основных видов интумесцентных красок

Свойства	Водные	Органоразбавляемые	Эпоксидные	С терморас-ширяющимся графитом
Условия нанесения	Выше 5 °С; влажность не влияет	Выше 0 °С; влажность до 80%	Выше 5 °С; влажность до 80%	Выше 0 °С; влажность до 80%
Эксплуатация	Внутри помещений	Внутри помещений	Внутри и снаружи помещений	Внутри и снаружи помещений
Летучие органические соединения (ЛОС)	Практически отсутствуют	До 35%	До 20%	До 65%
Время высыхания	8 час	8 час	24 час	10 час
Токсикологические факторы	Минимальноевоздействие	Вредно для здоровья и окружающей среды	Средний уровень воздействия	Вредно для здоровья и окружающей среды
Рекомендуемые условия номинального пожара	Стандартный	Стандартный	Стандартный и углеводородный	Стандартный   и кратковре-менный углеводородный

Таблица: Характеристики основных видов огнезащитных штукатурок

Свойства	Цементные	Гипсовые
Условия нанесения	Выше 5 °С; влажность не влияет	Выше 0 °С; влажность не влияет
Эксплуатация	Внутри и снаружи помещений	Внутри помещений (без защитного слоя)
Летучие органические соединения (ЛОС)	Нет	Нет
Время первичного высыхания	24 час	3 час
Время набора основных прочностных характеристик	28 суток с периодическим увлажнением поверхности	7 суток
Токсикологические факторы	Минимальное воздействие	Минимальное воздействие
Рекомендуемые условия номинального пожара	Стандартный и углеводородный	Стандартный и углеводородный

Таблица: Применение огнезащитных материалов для обеспечения соответствующих пределов огнестойкости

КЛАСС ОГНЕСТОЙКОСТИ R, мин
30	45	60	90	120	150	180
Краски
		Штукатурки
		Плиты

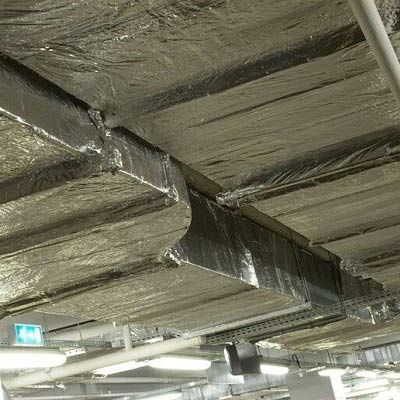

Способы огневой защиты воздуховодов

Монтаж любого огнестойкого покрытия имеет характерные особенности, которые следует учитывать, независимости от сложности конструкции и количества труднодоступных мест. Технология обустройства огнестойкой термоизоляции включает в себя перечень подготовительных работ, в том числе:

• Очистку рабочей поверхности от грязи и следов коррозии.

• Удаление масляных пятен нейтральным растворителем.

• Нанесение защитного грунтовочного покрытия кистью или малярным валиком.

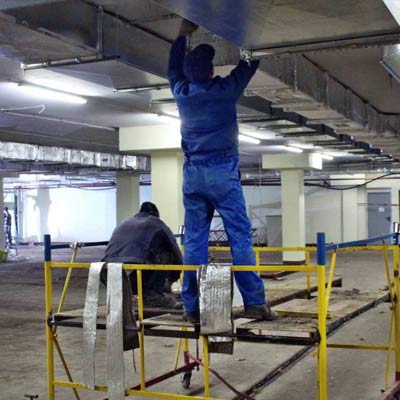

На следующем этапе можно приступать непосредственно к монтажным работам. В строительной практике успешно применяются следующие варианты огнезащиты.

Хиты продаж

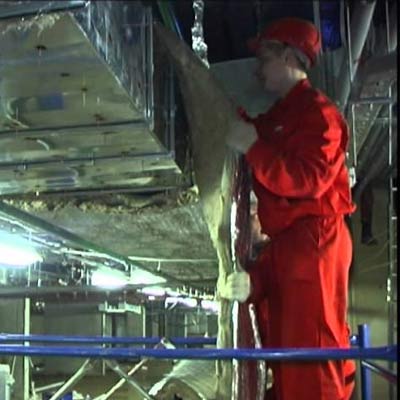

Установка термозащитной облицовки

В качестве оптимального по стоимости и эффективного в работе огнезащитного материала рекомендованы цементно-силикатные плиты марки Promat Promatect. Структура данного термоизолятора обладает высокой прочностью, стойкостью к температурным перепадам, влаге и другим неблагоприятным воздействиям. В ассортименте плиты форматом 2,5х1,25, толщиной 6-25 мм.

На поверхности плит не задерживаются следы от ГСМ и минеральных солей. Плиты совместимы с разными видами поверхностного, в том числе плиточного декора. Огнестойкие плиты обладают самонесущими свойствами, что позволяет сэкономить средства на отказе от монтажа несущего каркаса. Коробчатый кожух соединяется скобами или резьбовым крепежом.

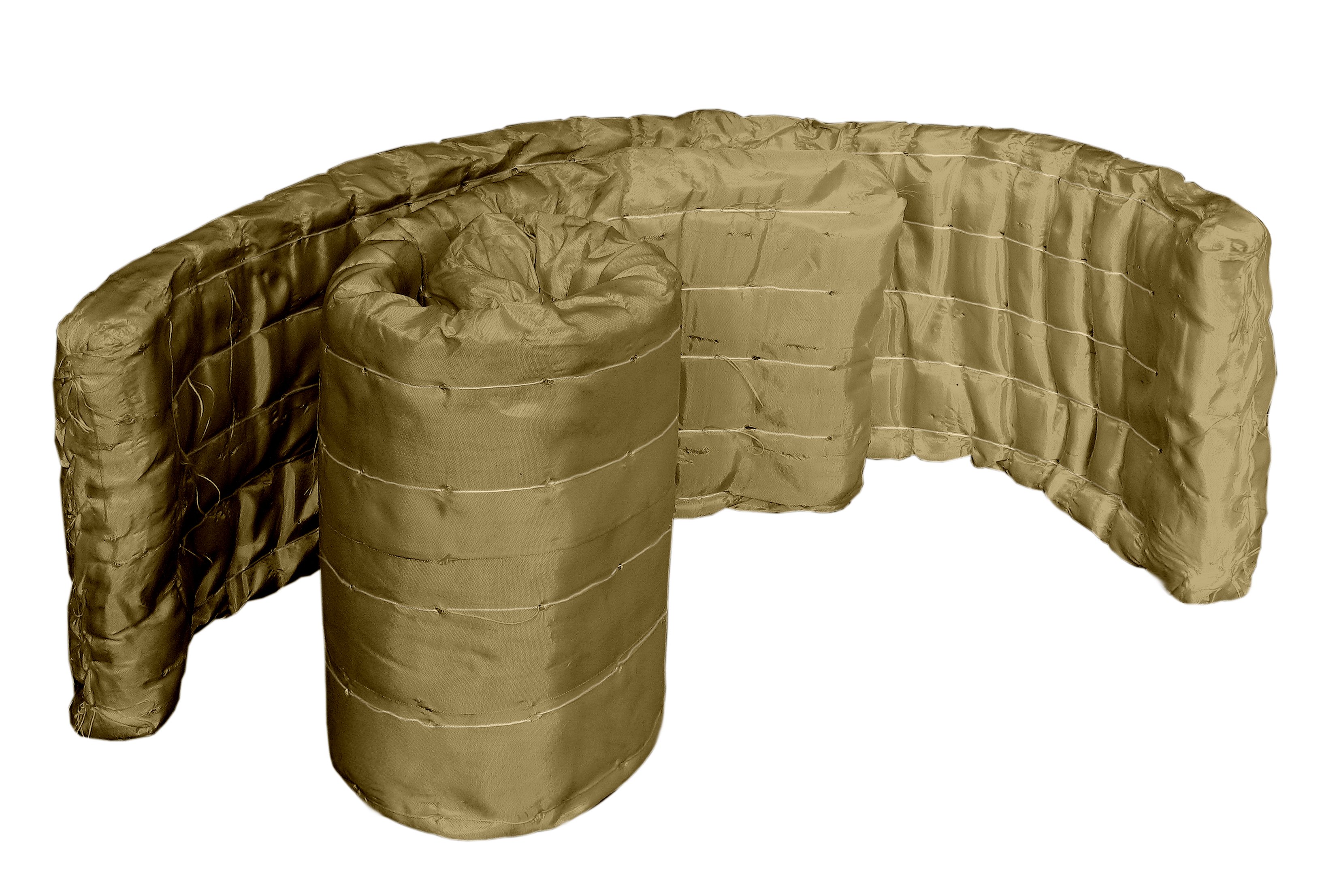

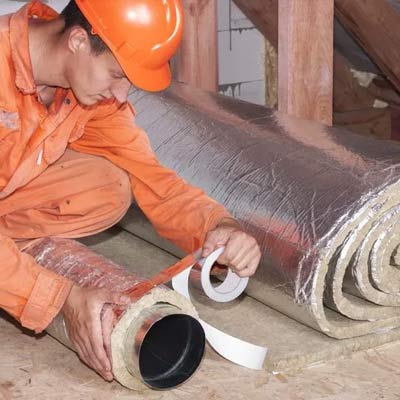

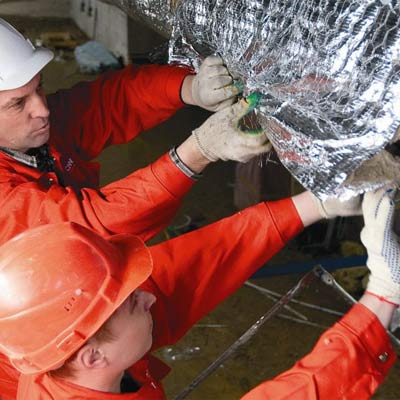

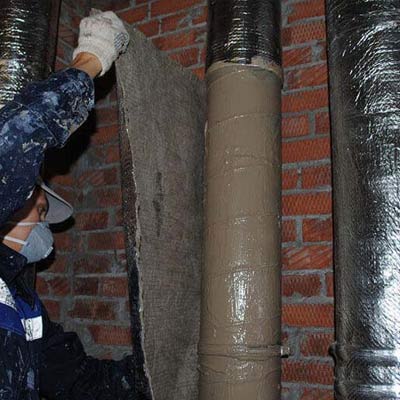

Рулонные покрытия материалами из базальтовых волокон

Гибкое базальтовое полотно марки Бизон наиболее удобное в работах по термоизоляции труднодоступных мест. Изнаночная клеевая поверхность покрыта защитной плёнкой, которая снимается непосредственно перед укладкой выкроенного фрагмента. Лицевая сторона базальтового полотна покрывается алюминиевой фольгой или мелкоячеистой сеткой.

Огнестойкость базальтовой термоизоляции в диапазоне от ЕI 60 до ЕI 240 напрямую зависит от толщины материала. Базальтовое волокно не восприимчиво к широкому спектру неблагоприятных воздействий, также демонстрирует стабильность изначальных параметров на протяжении 50 и более летнего рабочего ресурса.

Покрытие Бизон относится к экологически чистым материалам, обладает шумопоглощающими свойствами, в процессе старения не выделяет в окружение опасных для здоровья токсических соединений. Фиксация огнестойкой оболочки на воздуховоде производится металлической сеткой Манье или проволочными бандажами.

Соблюдение всех рекомендаций монтажных правил гарантирует исключение рисков разрушения вентиляционного контура в условиях интенсивного возгорания.

Как клеить Пенофол - это интересно

Способы определения нормативной огнестойкости

Огнестойкость конкретного термоизолятора определяется промежутком времени от начала нагрева до первичного разрушения его структуры. Нормируемый уровень изначально задаётся условиями работы и учитывается при тестировании опытных материалов. Типовой образец представляет собой фрагмент воздуховода с защитным покрытием указанного в проекте термоизолятора.

Один конец испытуемого образца закрывается заглушкой, другой - служит для подачи воздуха. Тестируемый фрагмент устанавливается в специальную печь, после чего нагревается до нужной температуры. С особенностями действующих методик можно ознакомиться в нормативной документации.

Испытания продлеваются до достижения тестируемым образцом предельного состояния. Полученные после тестирования результаты обрабатываются и тщательно анализируются. На основе полученной информации, делается официальное заключение о вводе вентиляционного оборудования в эксплуатацию.

Определение толщины огнезащитной оболочки для данного предела огнестойкости конкретной конструкции

Для определения толщины огнезащитного покрытия применяется несложный расчёт. В перечень исходных данных входят следующие показатели:

• Предел огнестойкости, принимаемый с учётом характеристик помещения.

• Условия эксплуатации, включая температурные перепады, избыточная влажность или присутствие активных химических соединений.

Примером может служить вентиляционный контур в столовой административного здания. Предел огнестойкости Е90, в окружающей среде избыточная влажность, агрессивные факторы отсутствуют. Исходя из приведённых условий, для обустройства огнезащитного покрытия может быть рекомендована рулонная термоизоляция марки Бизон, толщиной 40 мм.

Таблица: Условия эксплуатации для умеренного климата

Атмосферно-коррозионная категория	ДСТУ ISO 12944-2:2019		Категории размещения ГОСТ 15150-69
	Снаружи помещения	Внутри помещений
С1 Очень низкая	-	Отапливаемые помещения с чистой  атмосферой, например: офисы, магазины, школы, отели.	У1	На открытом воздухе (воздействие совокупности климатических факторов, характерных для макроклиматического района с умеренным климатом).
С2 низкая	Атмосфера с низким уровнем загрязнения. В основном сельские районы.	Не отапливаемые помещения, где может быть конденсация, напримерсклады, спортивные залы.	У2	Под навесом или в помещениях, где колебания температуры и влажности воздуха не существенно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха (отсутствие прямого воздействия солнечного излучения и атмосферных осадков).
С3 средняя	Городские или промышленные атмосферы, умеренное загрязнение сернистым ангидридом. Прибрежные территории с низким уровнем солености.	Производственные помещения с высокой влажностью и некоторым загрязнением воздуха, например, заводы по переработке продуктов питания, прачечные, пивоваренные и молочные заводы.	У3	Закрытые помещения  с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков).
С4 высокая	Промышленные и прибрежные территории с умеренной соленостью.	Химические заводы, плавательные бассейны, прибрежные верфи и судоремонтные заводы.	У4	Помещения с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе, хорошо вентилируемые подземные помещения.
С5 очень высокая (промышленная)	Промышленные зоны с высокой влажностью и агрессивной атмосферой т прибрежные районы с высокой соленостью	Здания или площади с почти постоянной конденсацией и высоким загрязнением	У5	Помещения с повышенной влажностью, например, в неотапливаемых и невентилируемых подземных помещениях.
CХ экстремальная	Морские территории с высокой соленостью и промышленные зоны с экстремальной влажностью и агрессивной атмосферой	Промышленные зоны со сверхвысокой влажностью и агрессивной атмосферой

На страже ваших построек

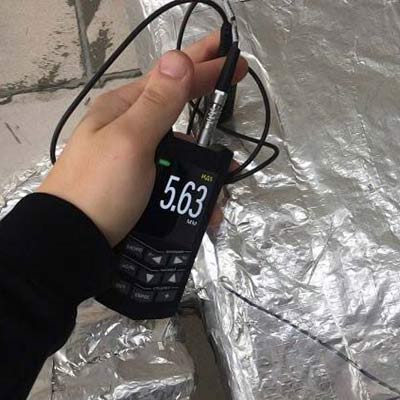

Контроль качества огнезащиты воздуховодов

В процессе мониторинга контроля качества огнезащитного ассортимента специалисты советуют заострить внимание на следующих моментах:

1. Соответствие рабочих материалов и комплектующих требованиям противопожарных правил.

2. Тщательная проверка состояния системы на отсутствие посторонних шумов, перегрева и чрезмерной вибрации.

3. Определение производительности подачи воздуха с учётом кубатуры вентилируемых помещений.

4. Получение заключения об оценке условий эксплуатации и соответствие системы действующим нормативам.

5. Оценка эффективности и состояния огнезащитной оболочки в процессе эксплуатации.

Контрольная проверка образцов производится только в специализированной лаборатории, имеющей соответствующую аккредитацию. Решение о целесообразности эксплуатации данной конструкции принимается после получения допуска от инспекции Ростехнадзора.
