Цокольный этаж и технология БЕЛАЯ ВАННА

Статья содержит информационный материал о строительстве подземных конструкций и сооружений без применения классических гидроизоляционных материалов и технологий их монтажа.

Подтверждением эффективности технологии гидрозащиты «Белая ванна» может служить беспроблемная эксплуатация подземных этажей более чем десяти отечественных крупномасштабных объектов. В чём заключается секрет её успеха?

Что собой представляет технология гидроизоляции «Белая ванна»?

Разработанная немецкими специалистами технология на практике доказала свою практичность и эффективность. На этот час зарубежные строители освоили новый метод и успешно используют его в возведении масштабных гидротехнических сооружений, а также гражданских и промышленных объектов на территориях с повышенной влажностью грунтовых оснований.

• Методика по стоимости, особенностям монтажа, эффективности и эксплуатационной надёжности существенно превосходит традиционные битумные, обмазочные и цементные гидроизоляционные покрытия. Отсутствие влагонепроницаемого барьера способствует экономичному и производительному решению многих проблем.

• Это оригинальная по техническим решениям гидроизоляция «Белая ванна» не предусматривает обустройства бетонных стяжек и применения, популярных на этот час полимерных геоматериалов.

• По заключению специалистов, новый способ подземной гидроизоляции положительно сказывается на экономии рабочего времени и материальных средств, а по долговечности эксплуатации изолированные конструкции идентичны ресурсу самого объекта.

В сфере применения технологии «Белая ванная» - бетонирование стен, полов, фундаментов и подземных бетонных конструкций.

Как любая влагозащитная технология, «Белая ванна» имеет свои особенности. Прежде всего - это применение влагонепроницаемого бетона, минимизация усадочных трещин и профессиональная гидроизоляция монтажных стыков и сопряжений.

Спроектировать конструкции для «белой ванны» относительно несложно. В первую очередь это

• максимально простая форма;

• отсутствие на фундаментном основании значимых перепадов высоты;

• обустройство оснащённых качественной гидроизоляцией деформационных швов.

Видео: Монтаж технологии гидроизоляции «Белая ванна»

Как получить влагонепроницаемый бетон?

Обязательное условие - стабилизация водоцементного соотношения на показателе не более 0,45 и применение супер пластификатора типа Sika. В перечне преимущества присадки:

• эффективность и экономическая целесообразность;

• улучшенные прочностные характеристики бетона в сочетании с влаго- и морозостойкостью;

• блокировка усадочного трещинообразования;

• эластичность бетонного раствора и ускоренное твердение;

• получение бетонных конструкций с ровной и гладкой поверхностью.

Как уменьшить количество усадочных трещин?

Под усадкой твердеющего бетонного раствора подразумевается уменьшение объёма в процессе сушки. Интенсивность процесса определяется составом раствора, температурой окружающей среды и наличием технологических присадок. В любом случае, ширина усадочных трещин в затвердевшей отливке из влагонепроницаемого бетона не должна быть больше 0,15 мм.

Как получить влагонепроницаемый бетон с минимальными усадочными явлениями?

 Профи советуют:

• уменьшить количество воды в растворе посредством пластифицирующих присадок;

• использовать покрытие, блокирующее интенсивное испарение влаги из свежеуложенного раствора;

• снизить долю цемента добавлением супер пластификатора;

• использовать оптимальную рецептуру заполнителя и активных минеральных компонентов.

1) Оптимальное армирование бетонной заливки

Низкая плотность армирующего каркаса может инициировать интенсивное трещинообразование, избыток армирующих деталей чреват образованием внутренних пустот и увеличением времени твердения раствора.

2) Опалубка

Опалубочная конструкция для загрузки жидкого раствора должна быть достаточно герметичной. Технологические отверстия заделываются любым удобным способом.

Получить ровную и гладкую поверхность поможет правильный выбор смазки внутренних стенок. Покрытие минимизирует адгезию опалубки с бетоном, что позволяет демонтировать конструкцию без механических повреждений бетонной конструкции. При удалении опалубки не рекомендуется подвергать отливку вибрационным и ударным нагрузкам.

3) Герметизация швов

Большое значение в технологии «Белая ванна» имеет герметизация швов. Для получения заданного результата рекомендуется задействовать качественные герметики и материалы. При необходимости, используется комбинация из нескольких гидроизоляционных контуров.

Прайс на работы: гидроизоляция белая ванна

Наименование услуги	Ед. изм.	Стоимость
Консультация технического специалиста	компл.	бесплатно
Составление сметы	компл.	бесплатно
Проектирование гидроизоляционной системы	компл.	бесплатно
Выезд главного инженера на объект	компл.	бесплатно
ДЕМОНТАЖЫЕ РАБОТЫ
Демонтаж старой гидроизоляции	кв. м	от 120 руб.
ГИДРОИЗОЛЯЦИЯ: ПРОНИКАЮЩАЯ
Устройство проникающей гидроизоляции в 2 слоя	кв. м	от 650 руб.
ГИДРОИЗОЛЯЦИЯ: ЖИДКАЯ РЕЗИНА
Устройство однокомпонентной гидроизоляции в 2 слоя	кв. м	от 750 руб.
ГИДРОИЗОЛЯЦИЯ: ИНЪЕКЦИОННАЯ
Гидроизоляция методом инъектирования «под ключ»	м. п.	от 3500 руб.
ГИДРОИЗОЛЯЦИЯ: ПОЛИУРЕТАНОВАЯ МАСТИКА
Устройство полимерной гидроизоляции в 2 слоя	кв. м	от 850 руб.

Материалы для гидроизоляции швов

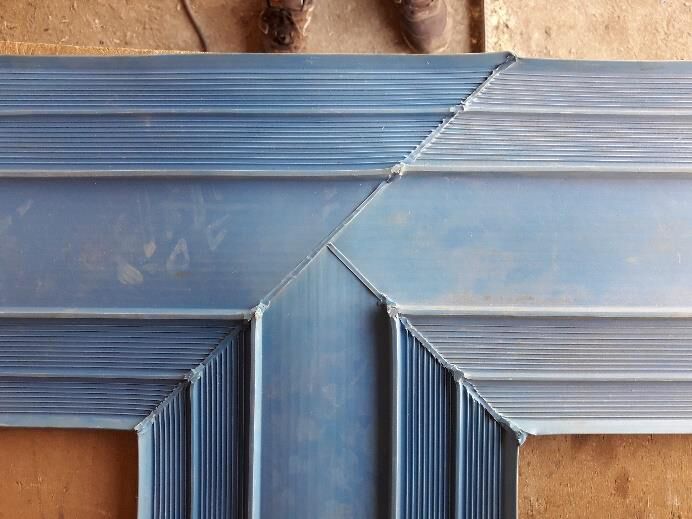

• Гидрошпонки успешно справляются с эффективной гидроизоляцией стандартных и деформационных швов. Выбор модели диктует тип шва и уровень его деформации, коэффициент гидростатического давления, толщина конструкции и особенности её последующей эксплуатации. Гидрошпонки устанавливаются непосредственно в процессе бетонирования.

• Инъекционные шланги служат для подвода специальных, в том числе эпоксидных и полиуретановых растворов к месту расположения рабочих швов. Изначально уложенный шланг также может служить дополнительным гидроизоляционным контуром.

• Набухающие материалы. Специальные составы при контакте с водой увеличиваются в объёме в несколько раз и герметизируют деформационные швы с высокой эффективностью. Тем не менее, герметики данного типа относятся к категории вспомогательных гидробарьеров.

• Гидроизоляционные ленты используются для герметизации рабочих и деформационных швов. Материал обладает стойкостью к неблагоприятным механическим воздействиям и высокой надёжностью при герметизации проблемных фрагментов.

Набухающий профиль - выбор специалистов

Таблица гидроизоляции рабочих швов с помощью инъекционных шлангов - «Белая ванна»

Картинка процесса	Описание процесса	Проделываемая работа

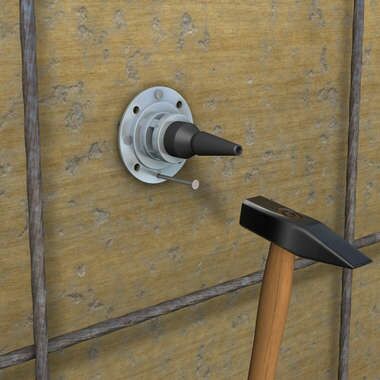

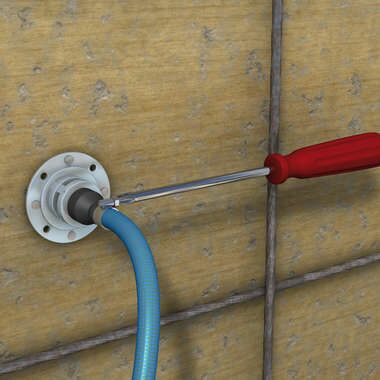

	Установка стандартного пакера	Прибейте гвоздями стандартный пакер к внутренней стороне опалубки в начальной и конечной точке (макс. 10 метров), установите шланг для нагнетания раствора и зафиксируйте его зажимами.
	Закрепление шланга для нагнетания раствора	Аккуратно закрепите шланг для нагнетания раствора AQUAFIN-CJ1 на пакере, используя зажимы для шланга.

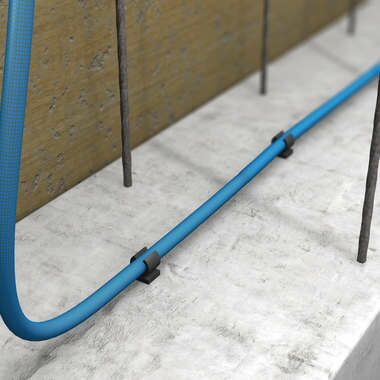

	Прокладка шланга	Расположите перфорированный шланг таким образом, чтобы его закрывало не менее 8 мм бетона с водоносной стороны, и закрепите его на бетоне, используя пластиковые фиксаторы (не менее 6 шт. на метр), чтобы предотвратить сползание или всплытие шланга.

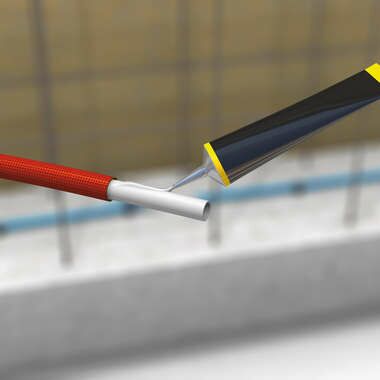

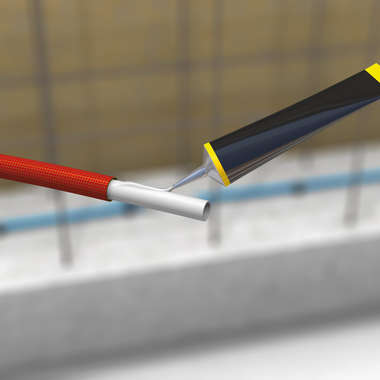

	Нанесение клея на шланг подачи	Обильно нанесите клей для ПВХ на открытый конец шланга подачи, предназначенный для дальнейшего соединения со шлангом нагнетания раствора.

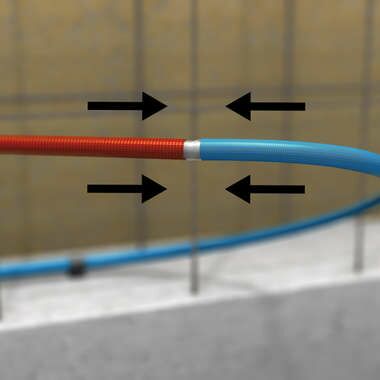

	Соединение со шлангом для нагнетания раствора	Немедленного присоедините шланг AQUAFIN-CJ1 к подготовленному участку шланга подачи, затем подождите, пока клей высохнет.

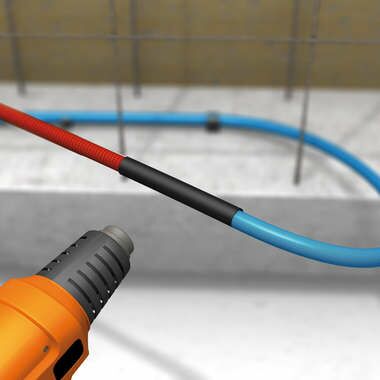

	Окончательная фиксация шланга подачи	Используйте ориентировочно 6-8 см термоусадочной муфты, разместив её над местом соединения двух шлангов, и нагревая её при помощи горячего воздуха до тех пор, пока термоусадочная муфта не схватится плотно вокруг места соединения. Шланг подачи не перфорирован. Таким образом, гарантируется подача инъекционного материала в перфорированный шланг для нагнетания раствора.

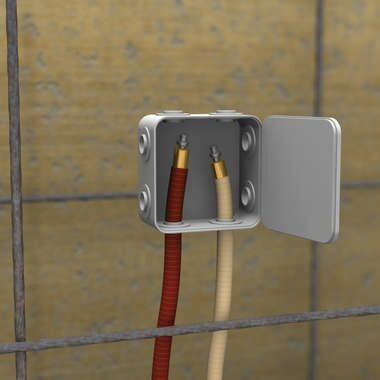

	Соединение различных концов шлангов	Разместите концы шлангов в защитном коробе и установите инъекционные клапаны перед осуществлением инъецирования (например, AQUAFIN-P1 и AQUAFIN-P4).

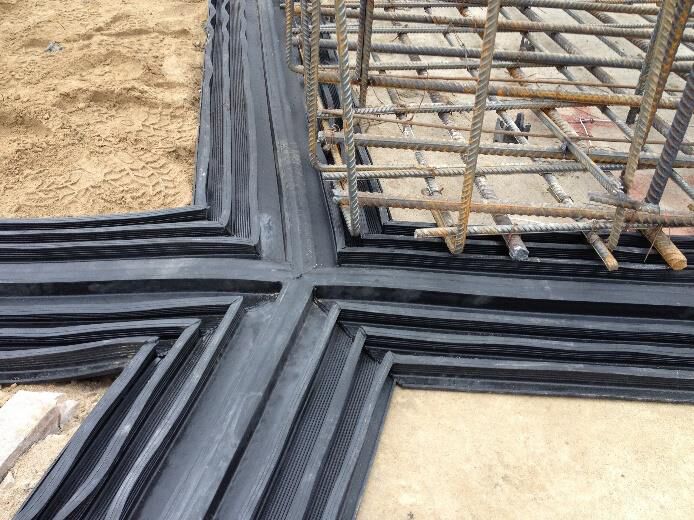

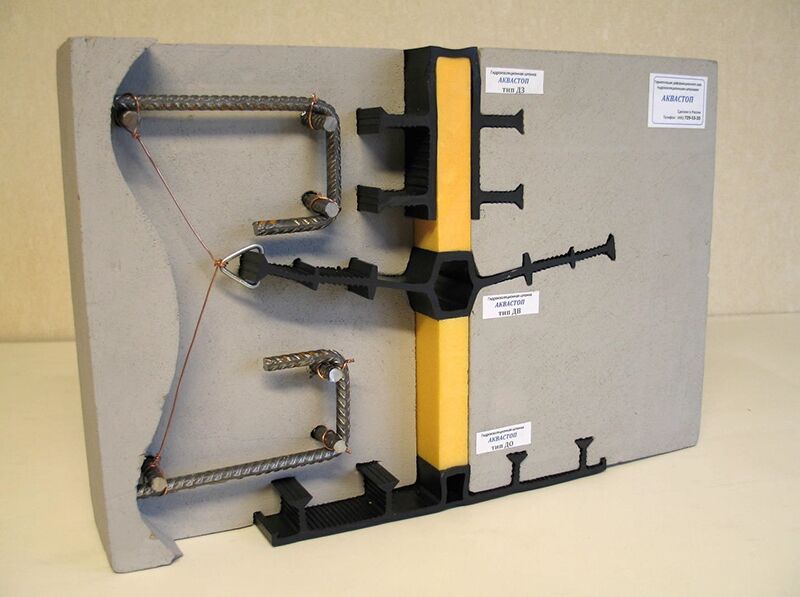

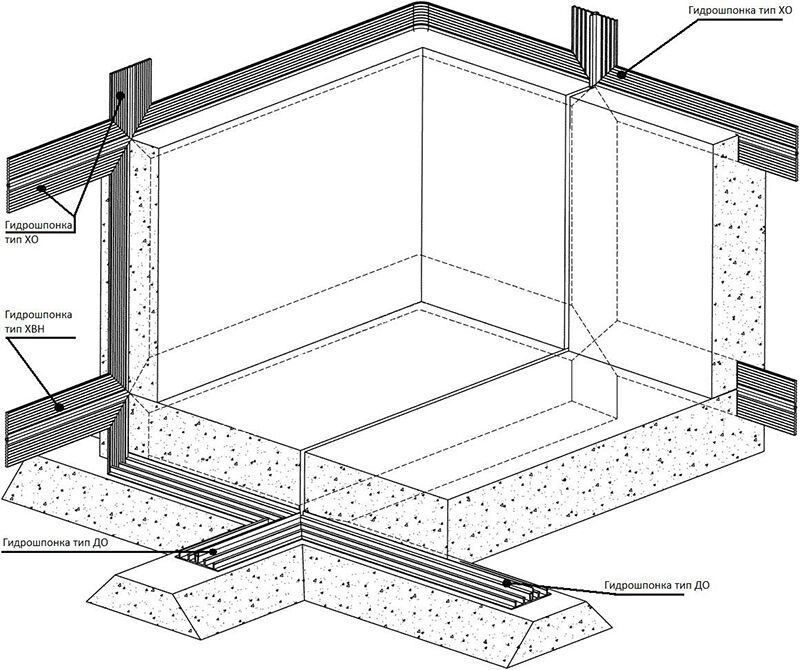

Пример установки гидроизоляционных шпонок АКВАСТОП

Товары из статьи

Гидрошпонки используются для уплотнения:

• строительных швов с размещением гидроизоляционных шпонок между сетками арматуры в среднем сечении конструктивных элементов, тип - ХВ для рабочих швов и ДВ для деформационных швов

• строительных швов по наружной или внутренней поверхности опалубки, (тип ХО рабочие швы), (ДО деформационные швы)

• деформационных швов при сопряжении торцевых поверхностей элементов конструкции (тип ДЗ)

• рабочих швов при соединении конструкции "плита-стена" (тип ХВН)

• усадочных швов в конструкциях контурных стен (тип УВ)

Технологические отверстия. Обязательным условием качественной и эффективной гидроизоляции опалубочных систем считается герметичность. При наличии в ограждающей конструкции сквозных коммуникаций, необходимо принять меры для полной герметизации входных и выходных отверстий.
