Что такое гидрошпонка?

Эффективность современных гидроизоляционных технологий во многом определяется правильным подбором вспомогательных материалов, в перечень которых входят несколько разновидностей гидрошпонок.

Гидрошпонка для чего - изделия предназначены для герметизации стыков и сопряжений, подземных бетонно-блочных конструкций, которые эксплуатируются в условиях высокой влажности. Гидрошпоночные ленты изначально характеризуются простым монтажом, эксплуатационной надёжностью и стабильностью рабочих характеристик на всём протяжении назначенного ресурса.

Выбор профессионалов:

Конструктивные особенности гидрошпонки

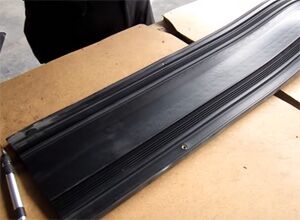

• Как выглядит гидрошпонка? В самом простом исполнении это гладкая или профилированная лента, изготовленная из эластичного и стойкого к внешним воздействиям материала, например из искусственного каучука, или ПВХ-полимера.

• Весь ассортимент гидрошпоночных уплотнителей востребован в технологиях гражданского, частного и специального строительства, при возведении новых и реконструкции старых объектов.

• Как работает гидрошпонка? Благодаря высокой эластичности, ленточный герметик заполняет весь объём монтажного шва, создавая таким образом надёжный и долговечный непроницаемый барьер для протечек грунтовой влаги.

Материал может эксплуатироваться самостоятельно, или в комплексном применении с влагозащитными, полимерными или штукатурными покрытиями.

Аббревиатуры гидроизоляционных шпонок:

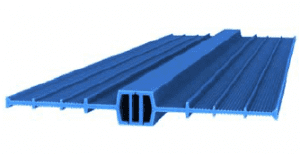

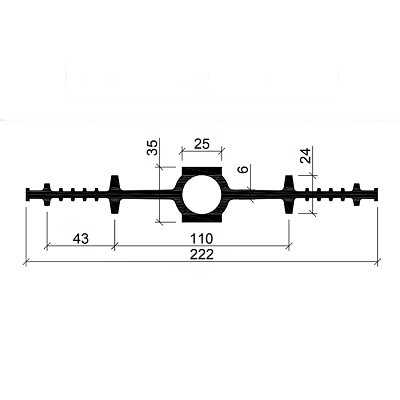

ДВ — Деформационные Внутренние

ДВС — Деформационные Внутренние Специальные с дополнительными крепёжными элементами инъекционной системы

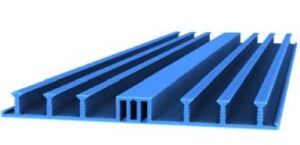

ДО — Деформационные Опалубочные

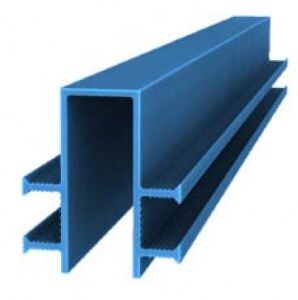

ДЗ — Деформационные Защитные

ДЗС — Деформационные Защитные при сопряжении с уже существующими конструкциями

ДО — Деформационные Опалубочные

ДОМ — Деформационные Опалубочные для применения с мембранами ПВХ и ТПО

ДОС — Деформационные Опалубочные Специальные угловые с дополнительными крепёжными элементами для инъекционных шлангов

ДР — Деформационные Ремонтные с накладным методом монтажа

СВГ — для деформационных швов конструкций типа Стена В Грунте

Таракан — гидрошпонка особой характерной формы для герметизации деформационных швов на этапе строительства, а также для восстановления швов уже построенных конструкций

ТХЗ — универсальный тип “Змейка” для деформационных и “холодных” швов

УВ — Внутренние гидрошпонки для предполагаемых Усадочных швов, монтаж с арматурным стержнем

УВС — Внутренние Усадочные Специальные для швов со встроенным бентонитовым шнуром

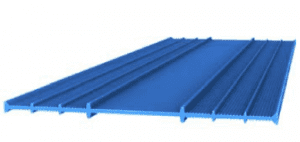

ХВ — Внутренние для Холодных рабочих швов

ХВН — Внутренние для Холодных швов с каналами под набухающие профили

ХО — внешние Опалубочные для Холодных швов

ХОМ — Опалубочные гидрошпонки для холодных швов, используются совместно с мембранами

Расшифровка букв в названиях:

В — Внутренняя

О — Опалубочная

Д — Деформационная

Х — Холодный “рабочий” шов

Н — Набухающий профиль

М — Мембрана

З — Защитные

Р — Ремонтная

С — Специальная

Особенности применения гидрошпонок в строительстве

В строительной сфере гидрошпонка — это универсальный по основным параметрам шовный герметик, который эффективно используется в широком спектре блочно-монтажных работ разных уровней сложности, в частности:

• для эффективной гидроизоляции монтажных швов в блочно-бетонном строительстве;

• для заполнения частично деформированных монтажных зазоров;

• обустройства компенсационных температурных швов и сопряжений.

Экологически безупречные и долговечные в эксплуатации полимерные гидрошпонки серии ПВХ-П востребованы в работах по обустройству водных резервуаров, бассейнов, транспортных тоннелей, канализационных коллекторов и очистительных комплексов.

В гражданском и промышленном строительстве гидрошпоночная, гладкая или профилированная лента используется на особо ответственных участках. Предлагаемый ассортимент при правильном монтаже обеспечивает высокое качество и надёжность гидроизоляции цокольных этажей и подземных фундаментных оснований.

Гидрошпонка - технические и эксплуатационные характеристики

Основные требования к гидрошпоночному полимерному ассортименту – это, прежде всего:

• минимальный, не более одного процента уровень токсичности;

• сохранение эластичности и рабочих свойств при низких температурах до -40 градусов Цельсия;

• стойкость к механическим нагрузкам не менее 4 Н/мм;

• не менее чем трёхкратное удлинение материала при усилии на разрыв.

Обзор гидрошпоночного ассортимента

Предлагаемый перечень условно делится на несколько категорий, для внутренней и внешней гидроизоляции технологических блочных швов, а также деформационных сопряжений.

• Шпонки наружного типа толщиной 3-4 мм предназначены для защиты бетонных сооружений от подземной влаги. Эта разновидность пользуется спросом в частном строительстве для герметизации стыков в фундаментных основаниях блочного типа.

• Монтаж наружных шпонок производится непосредственно на технологический стык.

• Шпоночные ленточные герметики укладываются на швы, которые образуются в процессе бетонно-опалубочных работ. Такие разновидности гидрошпонок пользуются большим спросом в частном, дачном и коттеджном строительстве.

Что такое гидрошпонка для деформационных швов? Гидроизоляционные прокладки данного вида применяются для заделки монтажных швов в технологиях блочного монтажа строящихся объектов. Наружный шпоночный уплотнитель укладывается в деформационные сопряжения, а внутренняя гидропрокладка монтируется в технологические зазоры внутренних конструкций.

Специалисты рекомендуют использовать ленточные герметики для заделки деформационных швов фундаментных оснований. Внутренние гидрошпонки П-образного сечения в сочетании с влагостойким наполнителем часто применяют для гидроизоляции деформационных швов в процессе реконструкции вторичного жилого фонда.

Специалисты рекомендуют:

Преимущества гидрошпоночных шовных герметиков

Из широкого перечня преимуществ специалистами высоко ценится:

• простой и малозатратный по времени монтаж;

• стойкость к нагрузкам, влажности, химическим, биологическим и другим неблагоприятным воздействиям;

• стабильность эксплуатационных параметров в температурном диапазоне от 65 до -40 ºС;

• продолжительный, более 20-ти лет назначенный ресурс.

Наличие широкого ассортимента позволяет выбрать материал, соответствующий требованиям проектной документации и условиям будущего применения.

Особенности гидрошпоночного монтажа в бетонно-опалубочных работах

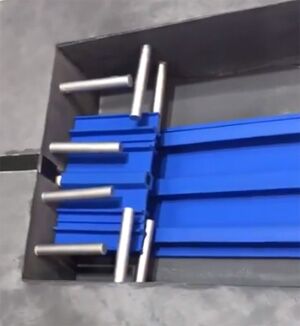

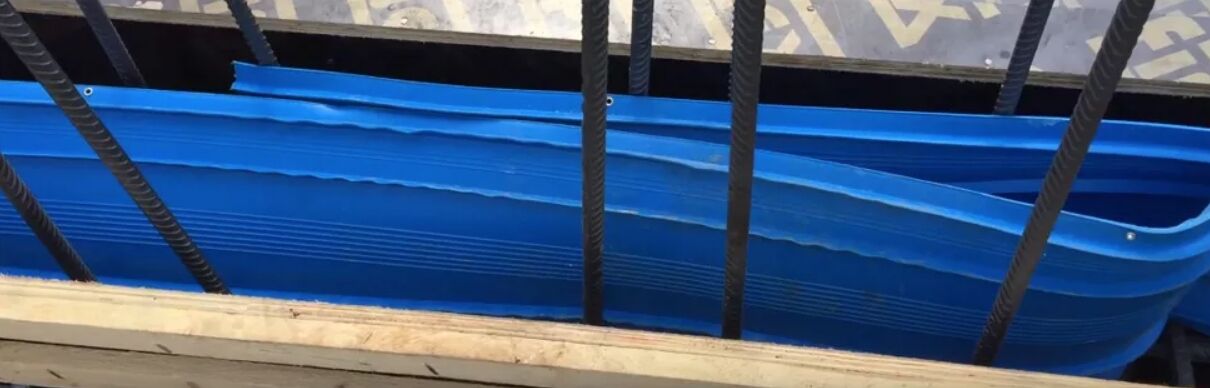

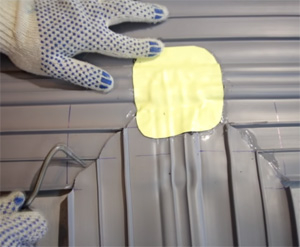

Укладка шовной ленточной гидроизоляции производится на этапе обустройства несущего арматурного каркаса. Шпонка находится в растворе, а в зазор вставляется её основная часть. Для большей надёжности профильные боковины изделия дополнительно фиксируются бетонным раствором.

Сами гидропрокладки успешно используются для герметизации подвижных стыков. Следует исключить образование деформации и перекосов ленты, которые неизбежно скажутся на ухудшении герметичности шва. Подвижный стык допускает небольшое температурное или нагрузочное смещение бетонных блоков, с полным сохранением целостности конструкции и шпоночно-ленточных уплотнителей.

Ленточные герметики для внешней гидроизоляции монтируются непосредственно на основании, внутренние – на полимерную мембрану или другой влагостойкий материал. Разные боковины правильно установленной гидрошпонки находятся на изолируемой поверхности и на противоположной стороне, подверженной гидростатическому давлению.

• Технология предусматривает расположение ленты точно по центру герметизируемого стыка. Надёжность фиксации гидроизоляционной шпонки обеспечивается дополнительным бетонированием.

• В зоне повышенной ответственности, края ленточного герметика оборудуются гидрофильными бентонитовыми шнурами, которые при контакте с влагой увеличиваются в объёме и служат дополнительным барьером для случайных протечек.

Данная технология герметизации монтажных швов имеет существенный недостаток, поскольку не предусматривает эффективной защиты от влаги самих бетонных конструкций. На особо ответственных участках блочного монтажа, проблема в значительной степени решается комплексным применением внутренних и наружных шпоночных уплотнений.

Что лучше, гидрошпонка или бентонитовый шнур?

Главное свойство бентонитовой глины - это увеличение объёма в условиях высокой влажности. Материал положительно зарекомендовал себя в современных гидроизоляционных технологиях. Тем не менее, для гидроизоляции наиболее ответственных участков бетонно-блочных конструкций эксперты советуют отдать предпочтение гидрошпоночному ассортименту.

Судя по отзывам и комментариям профессиональных монтажников, на сегодняшний день шпоночная гидроизоляция уверенно претендует на статус номинального по стоимости, эффективности и продолжительности ресурса, материала.

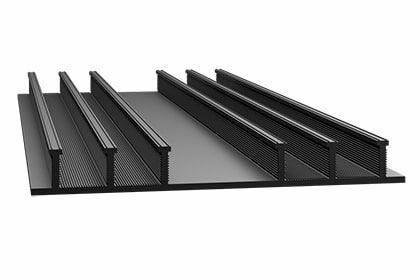

ТАБЛИЦА: РАЗМЕРЫ ГИДРОШПОНОК ИКОПАЛ

Наименование гидрошпонки	Ед. изм.	Размер рулона (ширина х длина)
ИКОПАЛ ДН 250/30/50	погон.м	0,25м х 25м
ИКОПАЛ ДН 320/35/50	погон.м	0,32м х 20м
ИКОПАЛ ДН 500/35/50	погон.м	0,50м х 15м
ИКОПАЛ ДН-Б 320/35/50	погон.м	0,32м х 20м
ИКОПАЛ ДН-УБ 320/35/50-Н наружный угол	погон.м	0,32м х 20м
ИКОПАЛ ДН-У 320/35/50 внутренний угол	погон.м	0,32м х 20м
ИКОПАЛ ДН-У 320/35/50-Н наружный угол	погон.м	0,32м х 20м
ИКОПАЛ ДН-РУ 320/35/50 прижимная внутренний угол	погон.м	0,32м х 20м
ИКОПАЛ ДВ 250/50	погон.м	0,25м х 25м
ИКОПАЛ ДВ 320/50	погон.м	0,32 x 20м
ИКОПАЛ ДП 140/35/50	погон.м	0,14м х 20м
ИКОПАЛ ДП-Р 140/35/50 прижимная	погон.м	0,14м х 20м
ИКОПАЛ ХН-Б 200/25	погон.м	0,2м х 25м
ИКОПАЛ ХН-Б 240/25	погон.м	0,25м х 25м
ИКОПАЛ ХН-Б 320/35	погон.м	0,2м х 25м
ИКОПАЛ ХН 200/20	погон.м	0,2м х 25м
ИКОПАЛ ХН 240/25	погон.м	0,24м х 25м
ИКОПАЛ ХН 320/35	погон.м	0,32м х 20м
ИКОПАЛ ХВ 240	погон.м	0,24м х 25м
ИКОПАЛ ХВ 320	погон.м	0,32м х 25м
ИКОПАЛ ХВС 120/2 (D4)	погон.м	0,12м х 30м
ИКОПАЛ ХВС 150/1 (D4)	погон.м	0,15м х 30м
ИКОПАЛ ХВС 125/1	погон.м	0,125м х 30м
ИКОПАЛ ХВС 125/2	погон.м	0,125м х 30м
ИКОПАЛ ХВС 150/1	погон.м	0,15м х 30м
ПВХ-лента ИКОПАЛ	погон.м	0,03м х 50м

Весь ассоримент гидрошпонок вы можете посмотреть здесь.
