ЗИПС-Модуль, сэндвич-панель
Звукоизолирующая панельная система базового уровня ЗИПС-Модуль (Индекс дополнительной изоляции воздушного шума ΔRw = 12–14 дБ) позволит обеспечить эффективную защиту помещения от воздействия воздушного шума в диапазоне от 100 Гц. Система на протяжении многих лет успешно используется для решения задач по обеспечению дополнительной звукоизоляции существующих стен и перекрытий. Применяется не только в квартирах и коттеджах, но и на коммерческих объектах с уровнями шума средней интенсивности: в кафе, ресторанах, магазинах и т.п.
Описание
ЗИПС-Модуль – система для дополнительной звукоизоляции базового уровня, обладает индексом дополнительной изоляции воздушного шума, поступающего извне, 12- 14 дБ, рабочий диапазон частот от 100 Гц до 3,15 кГц. Максимальное снижение шумов (до 21 дБ) достигается в частотном диапазоне, соответствующем человеческому голосу (1,6 – 2,5 кГц).
Область применения
Сэндвич-панель ЗИПС-Модуль может использоваться для дополнительной звукоизоляции стен в помещениях с шумами средней интенсивности и даёт оптимальный результат в комплексе с решениями по звукоизоляции потолка. Может использоваться в помещениях многоквартирных и частных жилых домов, а также в офисах и торговых залах.
Состав

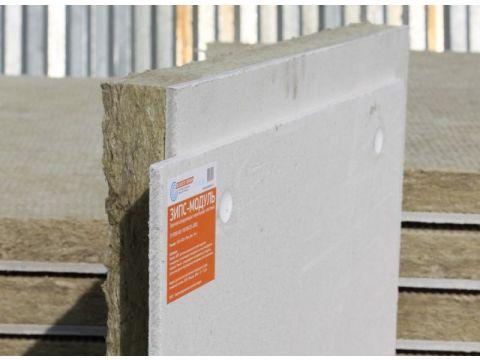

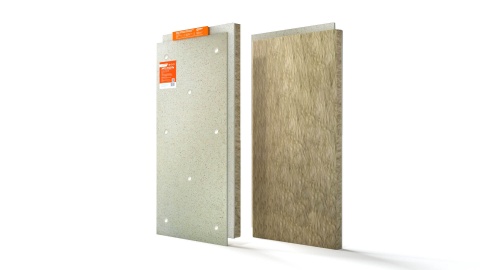

Для производства панелей используются листы ГВЛ в комбинации с базальтовым волокном. Толщина панелей 70 мм. Виброузлы, встроенные в панель, служат для ее крепления к несущей конструкции без использования дополнительного каркаса.
Отличительные особенности
- Разработка защищена патентом РФ № 2140498;
- Не требует установки каркаса;
- Монтаж через интегрированные виброузлы;
- Фальцевое соединение панелей;
- Подходит для жилых и производственных помещений.
Хранение
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без профисания.
Характеристики
Изоляция воздушного шума
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Модуль, дБ | 1,0 | 6,0 | 10,0 | 12,0 | 16,0 | 16,0 | 20,0 | 19,0 |
| Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Модуль, дБ | 41,0 | 39,0 | 50,0 | 50,0 | 55,0 | 56,0 | 60,0 | 65,0 |
| Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| Значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Модуль, дБ | 20,0 | 20,0 | 19,0 | 19,0 | 22,0 | 21,0 | 21,0 | 18,0 |
| Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Модуль, дБ | 68,0 | 72,0 | 74,0 | 79,0 | 81,0 | 83,0 | 84,0 | 83,0 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Модуль: ΔRw = 12 – 14 дБ.
