ЗИПС-III-УЛЬТРА, сэндвич-панель
Бескаркасная система звукоизоляции 3-го поколения.
Самая эффективная в соотношении «толщина/результат» конструкция для дополнительной звукоизоляции стен и потолков.
Система для дополнительной звукоизоляции стен и перекрытий. Эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле-радио аппаратура средней мощности, бытовой ударный шум. Рабочий диапазон системы от 100 Гц.
Описание
Панельная звукоизолирующая система ЗИПС-III-Ультра применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Преимущественно применяется в жилых помещениях: квартирах и коттеджах.
Состав

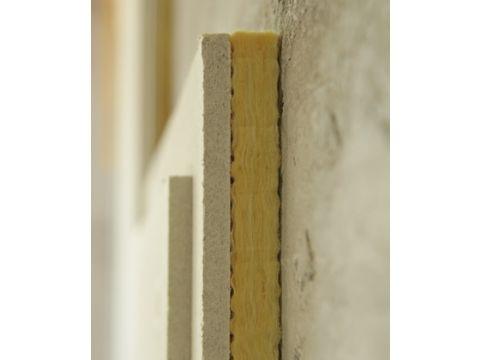

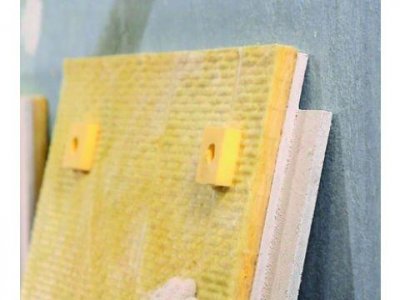

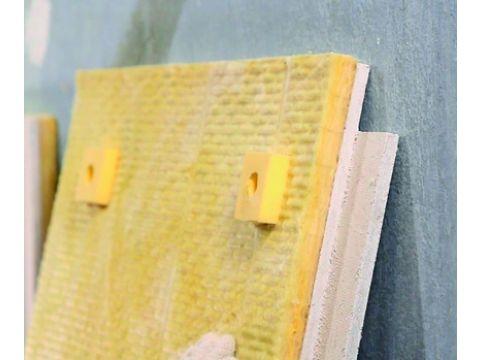

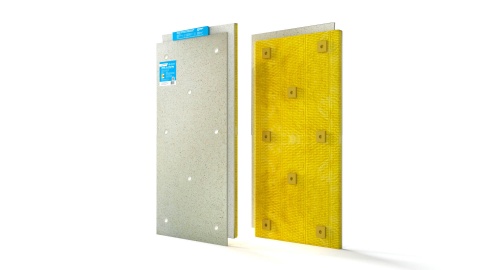

Панельная звукоизолирующая система ЗИПС-III-Ультра состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Ультра представляет собой комбинацию слоя ГВЛ и штапельного стекловолокна. Для опоры на стену или перекрытие в конструкции применяются восемь специальных виброизоляторов из материала Sylomer. В свободном состоянии данные опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются и общая толщина системы вместе с финишным слоем гипсокартона равна 55 мм. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.
Хранение
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.
Изоляция воздушного шума
Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ | 2,0 | 7,0 | 5,0 | 11,0 | 11,0 | 11,0 | 14,0 | 14,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ | 37,9 | 44,7 | 44,0 | 50,6 | 52,5 | 55,1 | 58,4 | 59,6 |
| Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ | 19,0 | 20,0 | 21,0 | 23,0 | 23,0 | 21,0 | 21,0 | 17,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ | 65,7 | 69,0 | 72,4 | 75,9 | 77,3 | 78,0 | 78,0 | 75,0 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-III-Ультра: ΔRw = 11 – 13 дБ
