Разуклонка плоской кровли: советы профи

Что такое разуклонка кровли? Наличие на плоской крыше застойных луж с дождевой или талой водой отрицательно сказывается на эффективности и долговечности многокомпонентного кровельного пирога. Наиболее эффективный способ быстрого сброса воды с плоской крыши, это обустройство угла наклона кровли на основе бетонной стяжки, керамзитовой отсыпки или комплекта клиновидных плит. Пенополистирольную разуклонку плоской кровли Технониколь купить можно в любом количестве во всех регионах страны.

Вложенные в конструкцию материальные затраты компенсируются увеличением продолжительности ресурса кровельной конструкции, простотой обслуживания расположенных на крыше дымоходов и вентиляционных выходов, а также стабильно комфортным микроклиматом в жилых помещениях верхних этажей. Реальный способ экономии семейного бюджета, это конечно разуклонка плоской кровли своими руками.

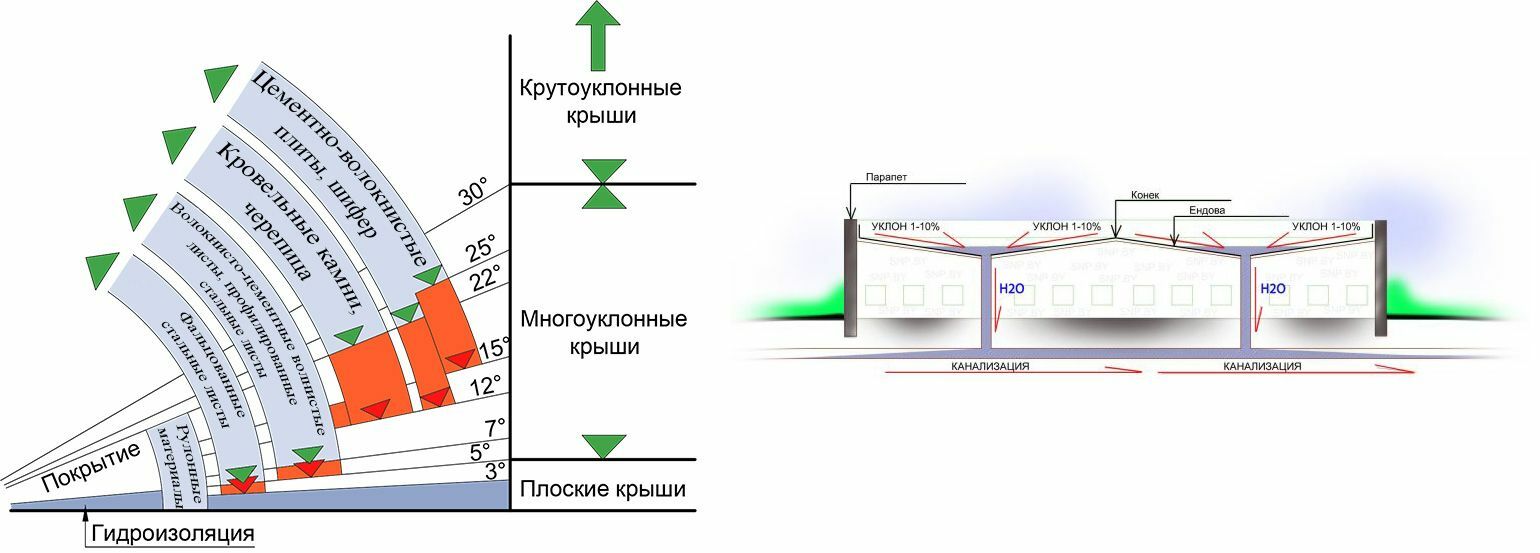

Зачем нужны уклоны?

Для максимально быстрого сброса дождевой и талой влаги на плоских крышах формируются указанные в проектной документации углы наклона кровельного пирога. Основное требование к таким конструкциям, это оперативность сброса воды, сохранение изначальной геометрии и угла наклона на протяжении всего эксплуатационного ресурса кровельного пирога.

Отсутствие наклона плоской крыши может иметь неблагоприятные последствия, в том числе:

• Порча и разгерметизация кровельного покрытия и внутренней мембранной или битумно-полимерной гидроизоляции. Явление наиболее характерно для конструкций, чувствительных к частым и продолжительным температурным перепадам. Попавшая в структуру кровельного пирога влага по ходу кристаллизации увеличивается в объёме, что на битумных кровлях неизбежно запускает процесс отслоения от основания минеральной посыпки. Лишенная защиты битумная гидроизоляция интенсивно разрушается солнечным ультрафиолетом, поэтому быстро покрывается большим количеством микротрещин. Материал утрачивает эластичность, соответственно становится менее стойким к механическим деформационным воздействиям.
• Избыточное напряжение гидрозащитного барьера возникает при большой разнице внешних и внутренних температур кровельного ковра. Наибольшая концентрация внутренних напряжений наблюдается по периметрах, застоявшихся на плоской крыше луж. Явление проявляется образованием разрывов и трещин на кровельном покрытии, а также других механических повреждений.
• Прогиб тонкого несущего основания – характерная особенность плоских крыш на основаниях из профилированного металла. При больших нагрузках перекрытие деформируется, с последующей разгерметизацией кровельных и гидроизоляционных компонентов кровельного ковра.
• Переувлажнение кровельной теплоизоляции. Вода попадает в структуру пирога через протечки в монтажных швах и микротрещины в кровельном покрытии. Ещё один источник избыточной влаги - образующийся при температурных перепадах водный конденсат.

Намокшая теплоизоляция работает менее эффективно, вплоть до образования постоянно действующих мостиков холода, а также создаёт дополнительные нагрузки на перекрытие и несущие конструкции. Биологическая опасность. Сочетание в структуре ковра тепла и сырости может инициировать образование опасных для владельцев дома грибковых и плесневых колоний. Споры этих образований являются основной причиной многих аллергических заболеваний.

Перечисленные недостатки отсутствуют в плоских кровельных системах, изготовленных из качественных, но дорогостоящих материалов. Маловероятно, что в обозримом будущем их стоимость будет доступна для рядовых покупателей, поэтому специалисты советуют использовать преимущества имеющегося ассортимента. В любом варианте обустройство разуклонки, скорее всего, будет обязательным.

Грамотно смонтированная разуклонка для отвода воды с кровли обеспечивает ток воды в заданном направлении, с последующим удалением в водосборник или ливневую канализацию.

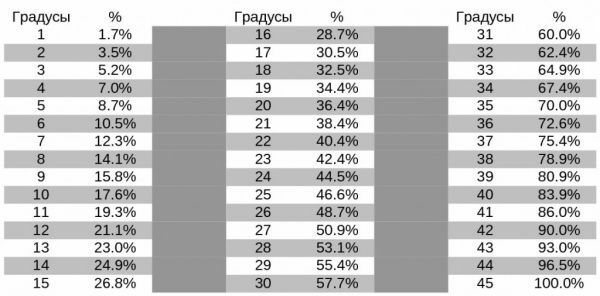

Таблица для определения уклона:

Делаем уклон на плоской кровле. Видео:

Варианты разуклонки плоской крыши

На сегодняшний день существует практичный и рациональный способ удаления воды с плоских крыш, это обустройство небольшого уклона, достаточного для организации производительного водостока. При наличии разуклонки вероятность попадания воды в кровельный ковёр минимальная.

Технологии строительства плоских крыш разных модификаций с битумным и битумно-полимерным кровельным покрытием предписывают создание оптимального угла наклона в 1,5 градуса. В пределах допуска углы в 1 и 2 градуса, что в процентной градации соответствует от 1,7 до 3,4 %.

В самом простом решении наклонить перекрытие плоской крыши можно в процессе его монтажа. Для этого в соответствии с проектными требованиями задаётся разница в высоте двух противоположных стен. Данная тема актуальна для домов с внешним водостоком неорганизованного и организованного типов.

В современном строительстве более популярно формирование дополнительного уклона на ровных перекрытиях, уложенных на несущие конструкции одинаковой по периметру высоты. В большинстве случаев такие проекты частные застройщики реализуют своими силами.

Типовые разуклонки плоских крыш в виде рельефа с ендовами и водоразделами, конструктивно схожие с коньковыми гребнями скатных крыш. Основной функционал таких конструкций заключается в регулировке тока воды и спрямлении в заданном направлении.

Понижение кровельного рельефа формируется от высоких элементов крыши, в числе которых дымоходы, аэраторы, зенитные фонари и выходы вентиляционных систем, в сторону водосборных воронок и других водоприёмников. Между соседними воронками монтируется водораздел, делящий водный поток по обе стороны гребня.

Образование в районе парапетов застойных луж устраняется укладкой галтелей. В типовом решении это деревянный брус с треугольным сечением или идентичные по конструкции пенополимерные или базальто-волоконные аналоги. В другом варианте - галтели формируются по месту применения из бетонного раствора.

Из какого материала и как делать разуклонку плоской крыши, чтобы конструкция выработала ресурс с максимальной эффективностью? Для создания разуклонки на плоской крыше ведущими специалистами рекомендованы разные технологии и материалы:

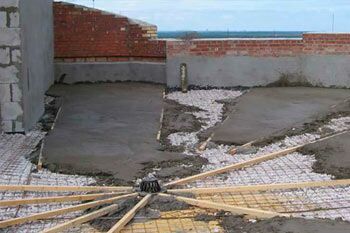

Керамзитовые и вермикулитовые отсыпки

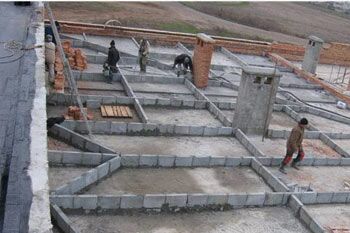

• Для формирования разуклонки с помощью утеплителей, площадь плоской крыши предварительно размечается на отдельные сегменты. После установки направляющих под заданным углом, между ними засыпается и уплотняется гранулированная теплоизоляция.
• Керамзитовая подушка служит основанием для заливки цементно-песчаной стяжки с маркировкой М150. На начальном этапе твердения стяжка армируется коррозиестойкой металлической или полимерной сеткой.
• В целях экономии рабочего времени и материальных средств бетонно-растворное покрытие можно заменить так называемой сухой стяжкой, с применением листового шифера или влагостойкой многослойной фанеры.

Бюджетный по сути своей вариант керамзитовой стяжки не обеспечивает точности угла наклона, более того, сложно формируется плавное нарастание угла наклона. Приведённые недостатки ограничивают основные показатели потребительского спроса.

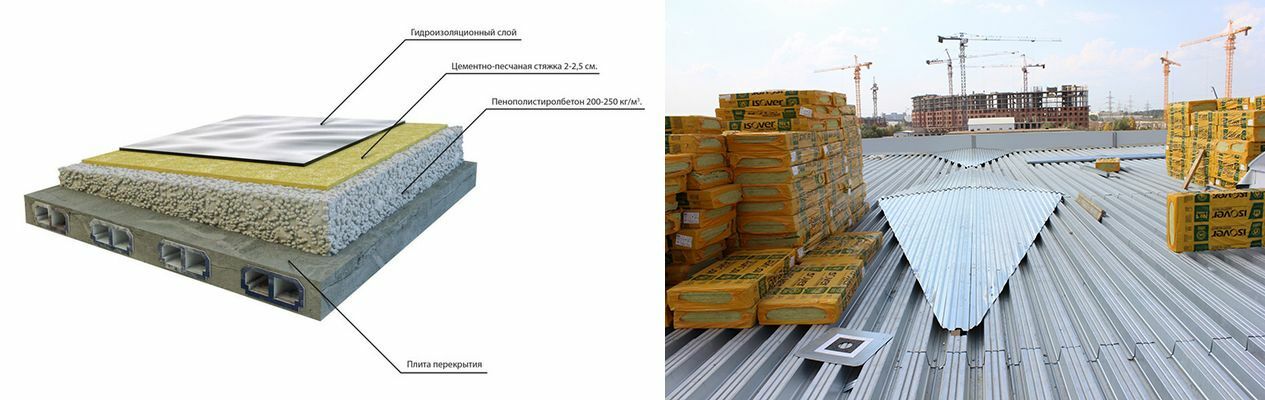

Заливка бетона с лёгкими наполнителями

В большинстве своём это цементно-песчаные смеси с керамзитовыми, перлитовыми или пенополистирольными компонентами. Уклон формируется по стандартной схеме, с той разницей, что направляющие изначально устанавливаются под заданным углом.

Недостаток технологии в низкотемпературных ограничениях, заливка стяжки при минусовых температурах категорически запрещена. Для твердения раствора требуется 28 - дневная пауза, на протяжении которой стяжку необходимо периодически увлажнять и защищать от неблагоприятных погодных факторов.

Установка несущих механических конструкций

Изделия производятся с применением ПП-профиля, номенклатуры 75×50×05. Расстояния между конструкциями определяются показателями номинальных нагрузок. Сформированный наклонный рельеф служит основанием для шиферного покрытия.

Сооружение обрешетки

Несмотря на низкую рентабельность и сложности в реализации, такой способ разуклонки упоминается в современных источниках технической информации.

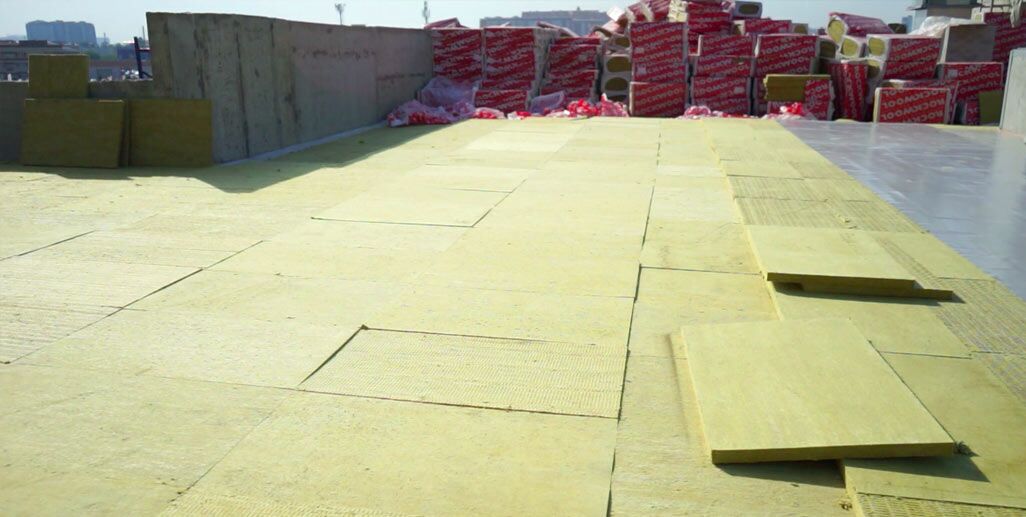

Клиновидная плитная теплоизоляция

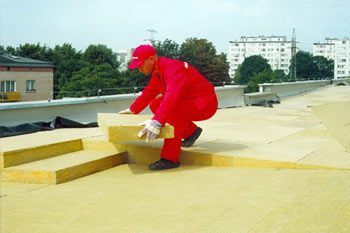

Технология создания точной и стабильной кровельной разуклонки, базируется на применении специальных наборов клиновидных минераловатных, экструдированных пенополистирольных и пенопластовых плит.

Из перечисленного ассортимента максимальным потребительским спросом пользуются лёгкие, простые в монтаже и долговечные в эксплуатации плиты, изготовленные из вспененного полистирола. По мнению ведущих экспертов, в свойствах этого материала отсутствуют практически все недостатки предыдущих способов.

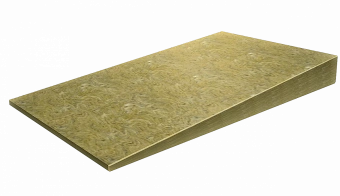

Клиновидный утеплитель для кровли на основе базальтового волокна:

О разуклонке из полимерной теплоизоляции более подробно

Применение клиновидных пенополистирольных плит позволяет решить проблему водоотведения с плоских кровельных систем с номинальными затратами средств и рабочего времени. Простая и доступная по стоимости технология не требует аренды специальной оснастки и специальной кровельно-монтажной квалификации от рабочего персонала.

Расходный материал изначально характеризуется точной геометрией, а также сохранением конфигурации на протяжении многолетнего срока службы. К каждому комплекту прилагается подробная инструкция с наглядными схемами монтажа. Чертеж разуклонки плоской кровли поможет использовать свойства плит с максимальной экономичностью и эффективностью.

Преимущества использования клиновидных плит

Пенополистирольные разуклонки демонстрируют сочетание многих полезных свойств.

• Легкий вес конструкции не создаёт деформационных нагрузок на лёгкие перекрытия из профнастила и несущие конструкции дома.
• Погрузочные и разгрузочные работы доступны без аренды грузоподъёмной строительной техники.
• Разуклоночные работы на плоской крыше не ограничены неблагоприятными погодными условиями. Отсутствие бетонно-растворных работ положительно сказывается на экономичности реализации проекта.
• Монтаж пенополистирольной разуклонки отличается производительностью и отсутствием длительных технологических пауз. В частности, отсутствует 28-дневный перерыв, обязательный для полного твердения бетонных стяжек.
• При обустройстве пенополистирольных разуклонок разных модификаций имеется существенная экономия материальных средств и трудозатрат.

Клиновидный утеплитель для кровли на основе экструдированного пенополистирола

Внимание, это важно! Несмотря на низкую теплопроводность вспененного полистирола, использовать клиновидные плиты в качестве основной кровельной теплоизоляции не рекомендуется. Соответственно, при расчёте толщины кровельного утеплителя, теплосохраняющие свойства разуклонки не учитываются.

Действующие СНиП II-26-76 предписывают выполнение работ по монтажу разуклонки после укладки теплоизоляции. Если в проектной документации утепление отсутствует, плиты монтируются непосредственно на паро- или гидроизоляцию несущего перекрытия.

Клиновидные плиты в равной степени пригодны для обустройства новых плоских крыш и ремонта конструкций уже выработавших свой ресурс. В характеристиках данного материала высоко ценится возможность создания любого кровельного рельефа для спрямления водных потоков в нужном направлении.

Видео: Клиновидная теплоизоляция из каменной ваты ТЕХНОНИКОЛЬ

Особенности разуклоночного монтажа

Плиты поставляются в комплектации, позволяющей оперативно и с должным качеством сформировать на плоской крыше уклоны и контруклоны заданной конфигурации. Закрытоячеистая или волоконная структура плит на последовательности монтажа не отражается, существенное влияние на схему формирования наклонной плоскости оказывает состав кровельного пирога.

Примером может служить наличие между мембранной кровлей и пенополистирольным утеплителем геотекстильного разделителя. Без этого компонента в мембране разрушаются пластификаторы, без которых кровля утрачивает эластичность и не в полном объёме вырабатывает назначенный ресурс. В экономическом плане выгоднее утепление плоской крыши базальтовой ватой, на которую мембрану можно укладывать без нежелательных последствий.

Полимерные кровельные материалы несовместимы с битумными материалами и их производными. Проблема решается применением разделительной подложки из геотекстиля плотностью от 200 г/м2 площади. В работах по созданию разуклонки на неутеплённой крыше, этот же материал применяется для разделения клиновидных плит и бетонного основания.

Маркировка деталей плитной разуклонки

В границах действующего стандарта клиновидные плиты, независимо от вида сырья, производятся в единой размерной категории. Для упрощения каждый элемент маркируется буквенными индексами. В частности:

• базальтовые и пенополистирольные плиты отечественного производителя, помеченные буквами А и Б предназначены для монтажа разуклонок размеров 1,7%;
• индексы J и K указывают на принадлежность материала к наборам по обустройству кровельных уклонов соответственно 3,4 и 4,2%;
• плоские плиты с индексом С служат для набора заданной высоты, поэтому могут монтироваться под разуклонкой и поверх конструкции.

Более подробно о схемах укладки

Ведущие производители клиновидных плит комплектуют свою продукцию инструкциями и доступными для восприятия монтажными схемами. Для домашнего мастера не создаст никаких проблем сооружение одной или двух смежных плоскостей направленных в сторону водоотводного желоба или водосборной воронки. В классическом варианте монтаж начинается с самого низкого участка крыши в направлении водораздела.

Более сложная работа по сооружению сложного рельефа с несколькими ендовами водораздельными гребнями. Специалисты начинают монтаж с составления предварительного плана, который визуально воспринимается в виде совокупности ромбовидных и треугольных рисунков. В таком решении укладка стартует от края любой фигуры, а финиширует в их центре.

Заданная высота разуклонки формируется плитами с индексом С. Ромбы делятся на четверти, а треугольные фигуры на половинки. Каждый фрагмент собирается в отдельности, на финишном этапе проводится подрезка.

Правила монтажа креплений

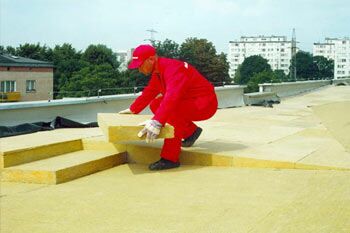

Установка плит на неутеплённое основание имеет много общего с технологией обустройства мягкой мембранной или битумно-полимерной кровли. Приоритет отдаётся механической фиксации материала саморезами с телескопической насадкой.

Крепление клиновидных плит производится параллельно с фиксацией основной теплоизоляции. В стандартном варианте для надёжной фиксации каждой плиты форматом 1200х600 мм достаточно двух крепёжных точек. Если длина всех боковин больше одного метра, число крепёжных точек следует увеличить до 4-х.

В перечень обязательных требований входит укладка клиновидных плит с перекрытием монтажных швов основного утеплителя. Так называемая разбежка обязательна для систем многослойной теплоизоляции с уклонообразующей конструкцией. Если теплоизоляция крыши проектом не предусмотрена, плиты приклеиваются к перекрытию или пригружаются.

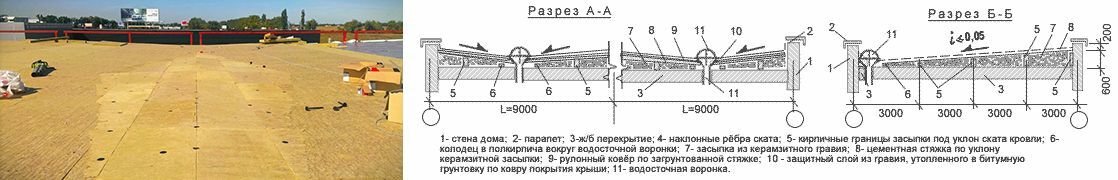

Расчет угла наклона плоской крыши относительно ливневых воронок:

В процессе монтажа плиты желательно соединять между собой, двухсторонним скотчем. Данная мера позволит блокировать смещения от случайных прикосновений. На уже собранный сегмент для сохранения местоположения, можно уложить любой подручный груз.

В монтажной практике соблюдается правило подбора типа крепежа составных деталей разуклонки для каждого вида основания.

• Для установки на основание из профилированного металла, рекомендованы сверлоконечные саморезы диаметром 4,8 мм.
• Фиксация плит к бетонным стяжкам прочностью В-15 и цементно-песчаным стяжкам с показателем прочности М-150 потребуются остроконечные кровельные винты аналогичного сечения с полимерными анкерными гильзами.
• Прочность бетонного основания класса В-25 предписывает использование анкеров забивного типа.

Размеры крепежа подбираются в зависимости от толщины слоя, с таким расчётом, чтобы саморез вошел в бетон не менее чем на 50 мм, а с тыльной стороны профнастила выступал на 15 мм. При установке новой разуклонки на плоских крышах старых домов с битумными кровлями лучшие результаты даёт применение тарельчатых дюбелей. Рекомендованный возраст восстанавливаемой кровли должен быть не менее одного года.

Целесообразность использования галтелей из минеральной ваты

Длинномерная, треугольная в сечении деталь из минеральной ваты применяется для перенаправления водного потока от стыков и сопряжений кровли с вертикальными конструкциями, в том числе дымоходами, вентиляционными выходами и аэраторами.

Галтели монтируются по внутреннему периметру парапетов и вертикальных кровельных конструкций. Геометрически точное сечение изделий способствует созданию плавных переходов в местах сопряжений вертикальных и горизонтальных плоскостей и повышению производительности монтажных работ в целом.

Клиновидные плиты заслуженно занимают в ежегодных потребительских рейтингах лидирующие позиции. Правильно смонтированные разуклонки рассчитаны на многолетний эксплуатационный ресурс, без дополнительных расходов на обслуживание.
