Размеры кровельных водосточных воронок ТехноНиколь

Эффективность работы и долговечность плоских кровельных систем во многом зависит от правильного обустройства внутренних водоотводов. В комплектацию такого оборудования входят водосточные воронки для плоской кровли бренда Технониколь. Спрос на данные устройства базируется на отличных монтажных свойствах, высокой производительности и продолжительности эксплуатационного ресурса.

Описание и круг применения

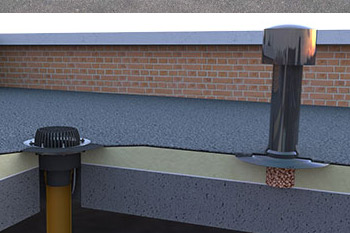

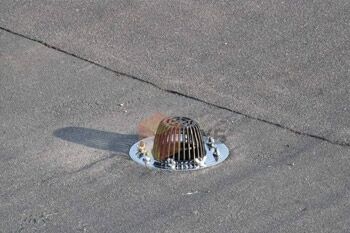

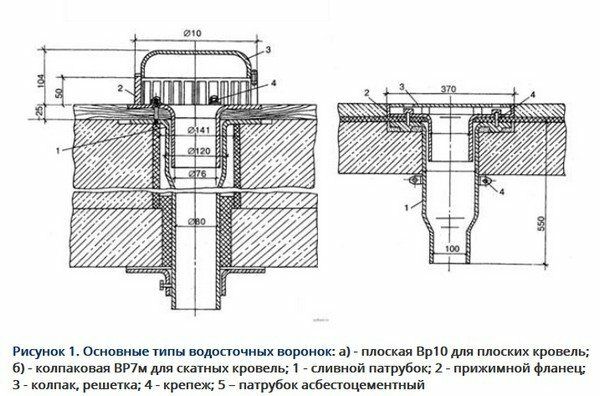

В типовом решении вороночный и кровельный водосборник состоит из полого отрезка трубы, длиной 160 или 450 мм, оснащённого конусообразным водоприёмником и защитным сеточным фильтром, защищающим трубопровод от образования мусорных заторов.

Для надёжной герметизации сопряжений воронка укомплектована обжимным фланцем. Встроенный контур кабельного подогрева предотвращает замерзание воды в трубе и сохраняет её работоспособность в низкотемпературной среде.

Водосборные воронки Технониколь по всем параметрам совместимы с плоскими кровельными конструкциями разных видов. Модификации со внутренним подогревом чаще всего используются на крышах неотапливаемых складских или производственных сооружений. Размеры кровельных воронок на кровле соответствуют действующим строительным стандартам.

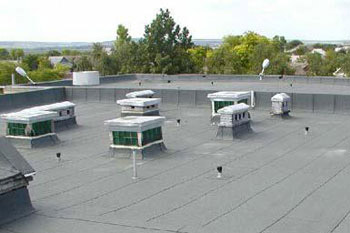

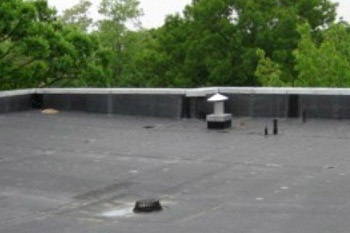

Продукция Технониколь с одинаковым успехом может монтироваться на плоских крышах производственных, гражданских и специальных зданий. Плоские кровельные системы с парапетным ограждением комплектуются не менее двумя воронками. При засорении одной, другая справится с двойной нагрузкой. Рекомендованная комплектация исключает риски подтопления плоских кровель, частичное или полное повреждение кровельной гидроизоляции.

Виды воронок ТехноНиколь

На строительном рынке брендовый ассортимент представлен несколькими модификациями.

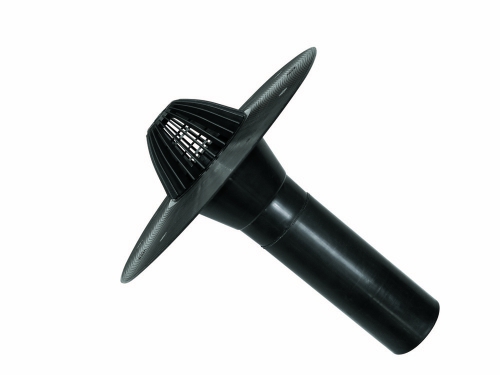

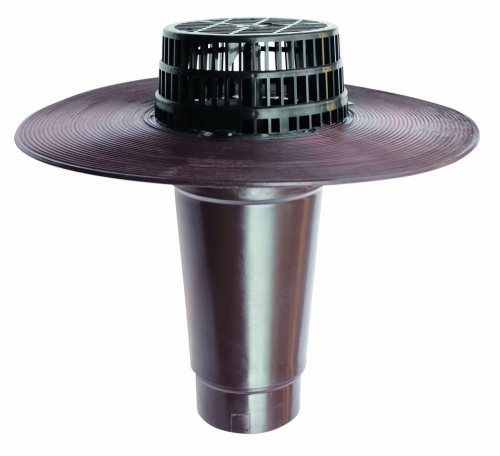

Воронка ТехноНиколь ВБ 110

Модель демонстрирует преимущества долговечного, стойкого к влаге, нагрузкам и температурным воздействиям полимерного корпуса с заявленным 25-ти летним ресурсом. Аналогично другим фирменным аналогам, воронка ТехноНиколь ВБ 110 оснащена листвоуловителем.

Технические характеристики изделия:

• высота 160 или 450 мм;
• внутреннее сечение водоприёмника;
• вес соответственно 0,8 и 1 кг;
• диаметр фланца — 450 мм;
• производительность водосброса - 7,8 л/сек.

Для повышения стойкости воронки к разрушающим воздействиям солнечного ультрафиолета в состав полимера вводятся специальные присадки.

Воронка ТехноНиколь 110 с обжимным фланцем

По конструкции модель воронки 110 с обжимным фланцем идентична предыдущей, за исключением комплектации обжимным фланцем из нержавеющей стали. Возможна установка контура кабельного подогрева в варианте расположения водоотводных труб на внешней стороне здания.

Характеристики воронки с обжимным фланцем:

• проходное сечение трубы – 110 мм;
• высота изделия 450 мм;
• производительность водотока 7,8 л/сек.

Технология предписывает установку воронок с фланцем или без него исходя из расчёта 1 см2 на каждые 0,75 м2 кровельной площади.

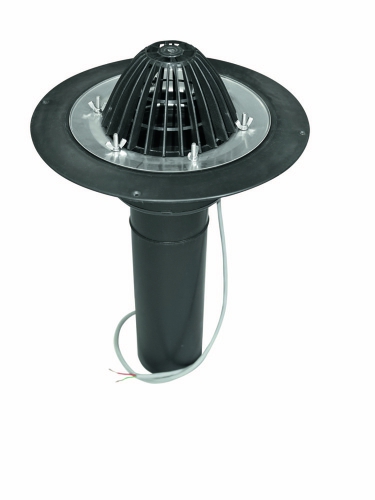

Воронка с обжимным фланцем и обогревом (ВФО)

Конструктивно изделие ничем не отличается от предыдущих модификаций, за исключением встроенной системы кабельного подогрева, работающей от электросети здания. Кровельные воронки Технониколь для наплавляемой кровли по конструкции идентичны стандартным моделям.

Кровельные воронки Технониколь. Топ продаж:

Этапы монтажа

Последовательность установки водосборных воронок определяется строительными правилами и рекомендациями действующих СниП 06-2009:

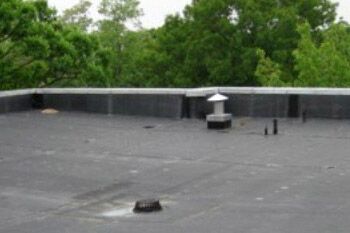

• минимальное расстояние от парапета до ближайшей воронки не менее 50 см;
• крыша с ограждением парапетного типа комплектуется не менее чем двумя воронками;
• воронки располагаются в центрах искусственных углублений, предварительно сформированных в кровельном утеплителе;
• на старте монтажа следует убедиться, что на прилегающей к воронке территории кровельная гидроизоляция уложена с небольшим уклоном в направлении водосборников.

Монтаж кровельной воронки. Видео:

Устройство плоских кровель. Воронки внутреннего водостока. Видео:

Типовая последовательность установки воронок Технониколь.

1. На финише кровельных работ нижняя часть водоприёмника стыкуется с водоотводной трубой. Чрезмерно жесткая затяжка крепежа нежелательна, поскольку при температурных перепадах материал изделия может деформироваться.
2. Следующий этап, это размещение уплотнительного кольца поверх гидроизоляции.
3. По ходу монтажа верхняя воронка дополнительно фиксируется и герметизируется битумной мастикой.
4. На заключительном этапе необходимо обратить внимание на правильную установку защитной сетки.

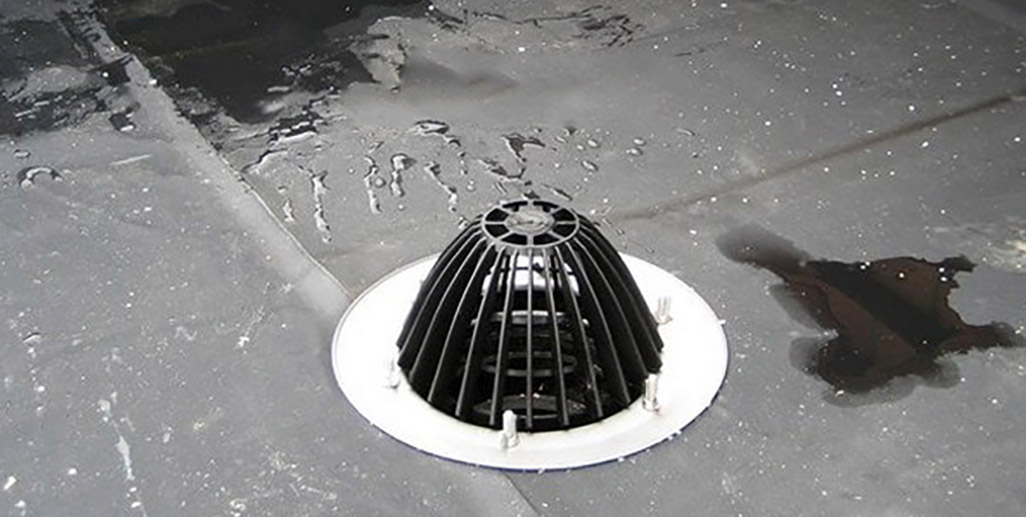

Эксплуатируемая система водоотвода плоской крыши нуждается в периодической очистке защитной сетки и проверке работоспособности конструкции в целом.

Исправность воронок на производительность легко проверить проливкой прилегающей к воронке территории несколькими вёдрами воды.

Если жидкость уходит свободно и за достаточно короткое время, система считается работоспособной.

Преимущества воронок Технониколь:

• структура материала не подвержена коррозии и разрушающему воздействию ультрафиолета;
• двухэлементная конструкция модельного ряда исключает вероятность деформации при температурных подвижках кровельной тепло- и гидроизоляции;
• полимерный корпус выдерживает широкий диапазон статических и динамических нагрузок;
• материал воронки сохраняет работоспособность в условиях активной химической среды;
• фирменные воронки совместимы со всеми видами плоских кровельных систем;
• наличие защитных сеток исключает образование в трубе мусорных пробок;
• воронки совместимы с разными вариантами кровельных утеплителей и гидроизоляционных покрытий;
• за счёт встроенной системы подогрева водоотвод сохраняет работоспособность во всём низкотемпературном диапазоне;
• небольшой вес оборудования не создаёт на перекрытия существенных дополнительных нагрузок;
• в активе не требующий специальной квалификации монтаж и доступная стоимость модельного ряда.

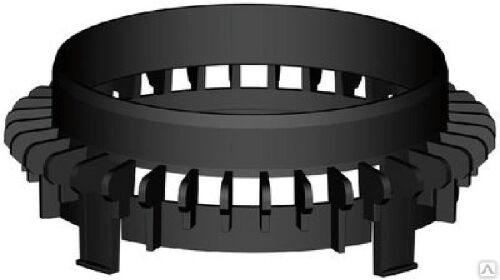

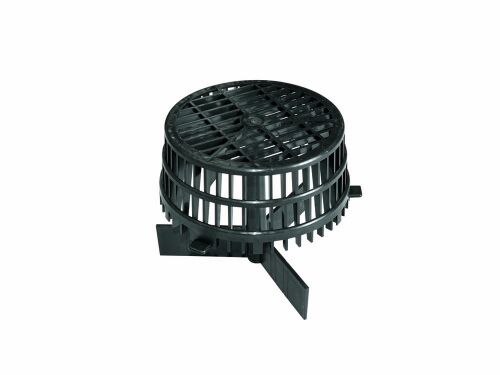

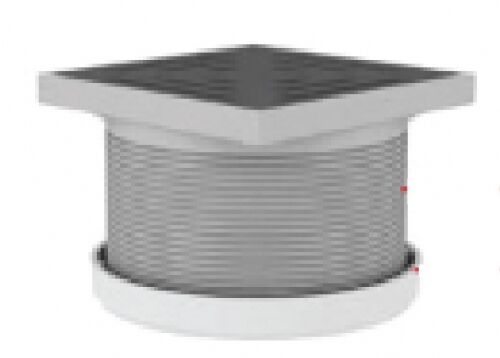

Аксессуары для кровельных воронок, которые мы рекомендуем:

Стоимость водосточных воронок

В зависимости от региона, цены на воронки Технониколь могут варьироваться в небольших пределах. В столице и Подмосковье стоимость моделей диаметром100 мм следующая:

• воронка с нержавеющим обжимным фланцем – 5035 рублей;
• аналогичная конструкция с кабельным подогревом – 6611 руб;
• воронки типа воронка ВБ 110 и 450 от 900 руб.

Вложенные в обустройство водоотводных воронок средства компенсируются продлением ресурса здания, сокращением объёмов средств и рабочего времени на выполнение ремонтных и восстановительных работ.
