Гидроизоляция и дренаж тоннелей: 2 проверенные системы на выбор!
Гидроизоляция тоннелей и подземных переходов предназначена для полноценной защиты сооружений от протечек грунтовых вод и предохранения металлических конструкций от электрохимической коррозии. Важный компонент подземной гидроизоляции, это эффективная и производительная работа открытого дренажного контура. Рассмотрим конструктивные особенности двух наиболее распространённых вариантов.
Система гидроизоляции тоннелей открытого типа БП
В тоннельных сооружениях бетонное основание служит для обустройства защитного гидробарьера на основе битумной рулонной мембраны. Перед началом монтажа выполняются работы по выравниванию рабочей поверхности, заделке трещин и других механических повреждений.
Технология предписывает укладку материала на подготовленное основание с показателем влажности поверхностного слоя не более 4-х %.

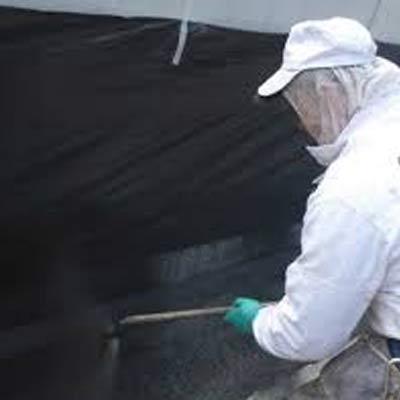

- Грунтование. Для дополнительной гидроизоляции бетонных конструкций и улучшения адгезии с наплавляемым покрытием на рабочую поверхность наносится одно- или двухслойное грунтовочное покрытие с применением битумного праймер Технониколь №3. Грунтовочный раствор обладает хорошей проникающей способностью и стабильностью изначальных рабочих характеристик.
- Гидроизоляция. Защита тоннеля от подземных вод делится на три основных этапа. На протяжении первого обустраивается изоляция лотковой части, второго и третьего соответственно, гидроизоляция стен и перекрытий. На всех этапах важно соблюдение последовательности монтажных работ.
- Готовые фрагменты наплавляемого рулонного материала фиксируются на изолируемых конструкциях посредством подогрева битумного изнаночного слоя газовыми горелками или высокотемпературными строительными фенами. Соседние полотна укладываются с нахлёстом боковин в пределах 150 см. При обустройстве двойной гидроизоляции монтажные швы верхнего покрытия по отношению к нижним располагаются со смещением от 20 и более см.
- В процессе укладки и последующей эксплуатации на гидроизоляции нередко появляются порезы, разрывы и другие механические повреждения. Проблема решается нанесением прочного и влагостойкого защитного покрытия. В самом простом решении, это армированной сеткой слой цементно-песчаной штукатурки. Толщина обладающего выравнивающими свойствами покрытия может варьироваться в диапазоне от 5 до 20 мм.
- Защитно-дренажный слой. Эффективность и стабильная производительность открытого дренажного контура базируется на особых свойствах дренажной профилированной мембраны Плантер Гео.
- Изготовленная из пропиленового сырья высокопрочная дренажная мембрана для тоннеля с шипованной лицевой поверхностью гармонично совмещает в своём конструктиве дренажные и защитные свойства. Более того, мембрана без последствий переносит широкий спектр статических и динамических деформационных нагрузок.
PLANTER - выгодная альтернатива бетонной подготовке при строительстве фундамента. Видео:
Профилированные мембраны: мы рекомендуем
Таблица сравнение свойств профилированных мембран
|
Грунтфлекс Landshaft |
Грунтфлекс Base |
Грунтфлекс Drenaj |
Икопал Вилладрейн 400 |
Материал |
полиэтилен высокой плотности (HDPE) |
полиэтилен высокой плотности (HDPE) |
полиэтилен высокой плотности (HDPE) + геотекстиль Дорнит (полипропиленовое волокно 200 г/м2) |
полиэтилен высокой плотности (HDPE) |
Масса, г/м2±10% |
450 |
500 |
800 (600+200) |
400 |
Ширина рулона, м |
1/2 |
1/2 |
1/2 |
2 |
Длина рулона, м |
10/20 |
10/20 |
10/20 |
20 |
Площадь рулона, м² |
10/20 |
10/40 |
10/20/40 |
40 |
Диаметр рулона, см |
27/34 |
27/37 |
36/46 |
Нет данных |
Вес рулона, кг±10% |
4,5/9,25/18,25 |
5/10,25/20,25 |
8/16,25/32,25 |
20 |
Температура применения*, °С |
-50/+80 |
-50/+80 |
-50/+80 |
-50/+80 |
Водопоглощение*,% |
0 |
0 |
0 |
0 |
Класс пожарной опасности* |
КМ5 (Г4, В3, Д3,Т4,РП2) |
КМ5 (Г4, В3, Д3,Т4,РП2) |
КМ5 (Г4, В3, Д3,Т4,РП2) |
Нет данных |
Высота шипа, мм |
7,5...8 |
7,5...8 |
7,5...8 |
7,5 |

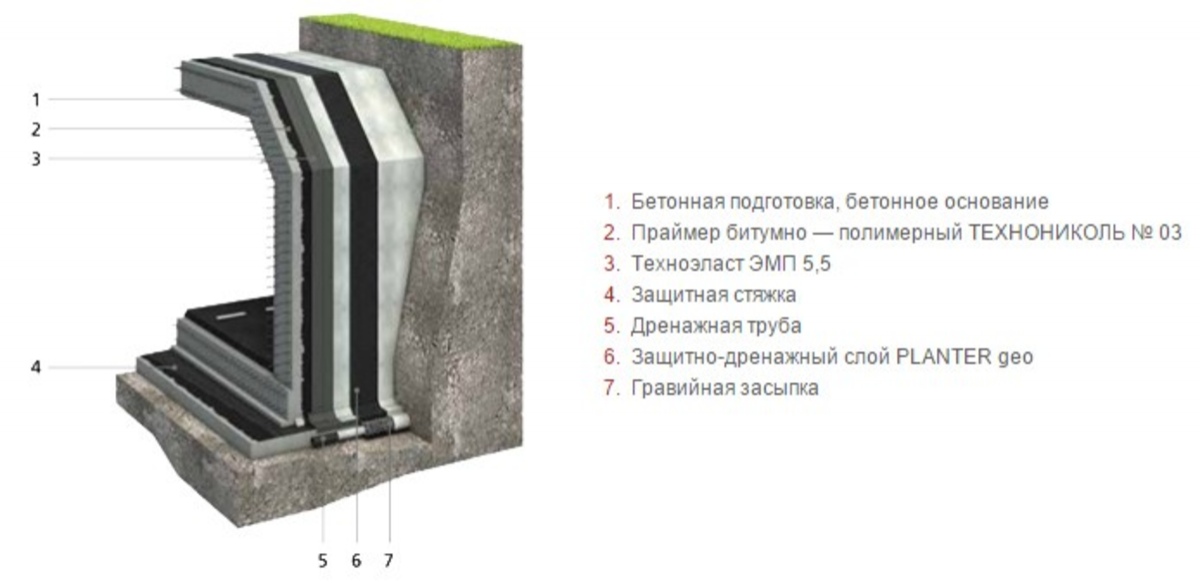

Система гидроизоляции тоннелей открытого типа БП:
Система гидроизоляции тоннелей открытого типа при монолитном возведении с ПВХ мембраной
Система дренаж входит в состав гидроизоляции сборных и монолитных железобетонных конструкций тоннелей, подземных паркингов и переходов. В перечне бесспорных преимуществ:
- Полноценная и долговечная защита конструкции тоннеля от протечек грунтовых вод.
- Отсутствие механических повреждений при обратной отсыпке.
- Оперативный сброс избыточной воды в водоотводы.
Система гидроизоляции тоннелей открытого типа при монолитном возведении:
- Грунт обратной засыпки
- Профилированная мембрана
- Полимерная мембрана
- Защитный слой — геотекстиль 500 г/м²
- Крепежный элемент — рондель
- Дренажная труба
- Гравийная засыпка
- Внутренняя армированная конструкция
Производство ПВХ мембран: высокие технологии на страже качества! Видео:
ТОП продаж ПВХ мембран:
Описание:
В системе тоннельной гидроизоляции дренаж защищает железобетонные конструкции с наружной стороны. Основным материалом служит неармированная ПВХ-мембрана с сигнальным слоем. Помимо мембранной гидроизоляции, для более удобного монтажа, сохранения целостности и стабильности рабочих свойств, в состав системы входит комплект вспомогательных элементов.
Последовательность монтажных операций определяется особенностями технологии бетонирования тоннельных конструкций. Работа делится на три основных этапа.
- Обустройство гидроизоляции лотковой плиты.
- Гидроизоляция стен и других вертикальных поверхностей.
- Укладка мембраны на плиты перекрытия.
Все составляющие системы, кроме дренажной мембраны на горизонтальных поверхностях укладываются в один слой, с выходом боковин за пределы плиты для удобной стыковки с вертикальной гидроизоляцией.
На стенках тоннеля детали системы монтируются в следующей последовательности.
- Укладка подложки геотекстиля.
- Монтаж гидроизоляции с обязательной герметизацией монтажных швов и сопряжений.
- Монтаж защитного геотекстильного покрытия.
- Профилированная мембрана для тоннелей устанавливается на заключительном этапе.
Геотекстиль надёжно фиксируется на стенах дюбельным крепежом с ПВХ-шайбами, к которым крепится сама мембрана.
Для защиты мембранной гидроизоляции от механических повреждений при обратной засыпке, технология предписывает монтаж мембраны, также совмещающей функции пристенного дренажа. Избыточная вода отводится к дренам, которые находятся с наружной стороны тоннеля параллельно его подошве.
В системе тоннельной гидроизоляции герметизация рабочих швов бетонирования реализуется установкой гидрошпонок, которые устанавливаются перед началом бетонирования одновременно с арматурным каркасом в местах запланированного размещения рабочих швов.
Упомянутые в тексте расходные материалы по доступным ценам можно заказать на официальном сайте компании или в центральном офисе.
