Как безопасно эксплуатировать ПВХ-кровлю: ходить, обслуживать и устанавливать оборудование

По ПВХ-мембране можно пройти во время осмотра или ремонта кровли. Но это не означает, что неэксплуатируемую крышу разрешается использовать как строительную площадку, склад материалов или постоянный маршрут к кондиционерам. Одно неосторожное движение острым инструментом, установка тяжёлой опоры прямо на покрытие или перетаскивание металлической рамы могут закончиться проколом, который обнаружится только после первого серьёзного дождя.

Кондиционеры, вентиляционные установки и солнечные панели тоже можно размещать на мембранной кровле. Только опираться они должны не на тонкое гидроизоляционное полотно, а на рассчитанную несущую систему. Между оборудованием и кровлей предусматривают опоры, защитные слои, распределение нагрузки и безопасные дорожки для обслуживания.

Наши специалисты рекомендуют:

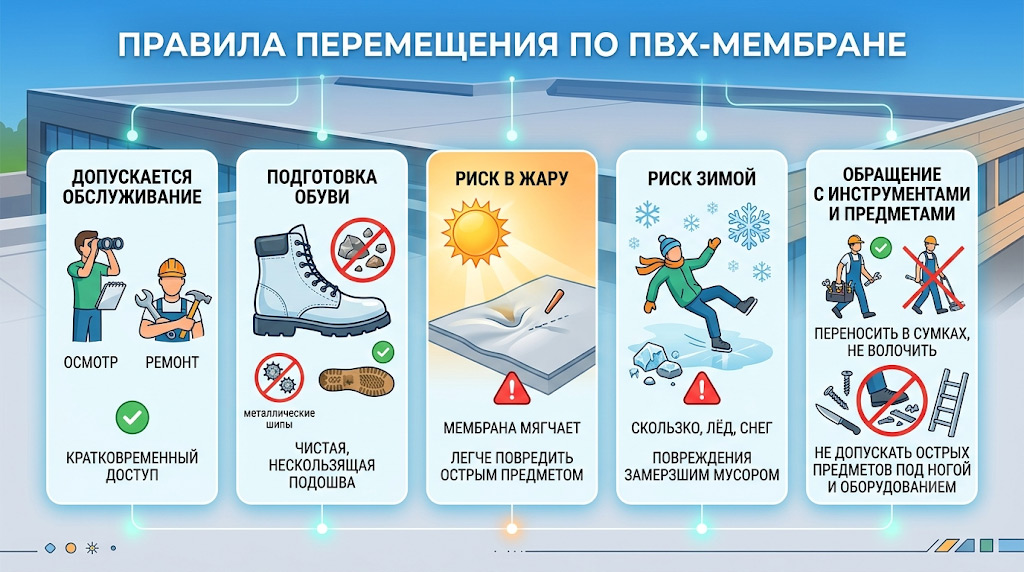

Можно ли ходить по ПВХ-мембране

Да, кратковременное перемещение по ПВХ-мембране при осмотре, обслуживании или ремонте допускается. Качественная кровельная мембрана рассчитана на эксплуатационные воздействия, однако её основная задача — обеспечивать герметичность кровли, а не работать вместо напольного покрытия.

Особенно осторожно нужно передвигаться по крыше в жаркую погоду. Нагретое полотно становится более податливым, поэтому острый камень, металлическая стружка или жёсткий край инструмента легче оставляют на нём след. Зимой опасность создают лёд, снег и замёрзший мусор: они увеличивают риск повреждения материала и одновременно делают саму крышу скользкой.

Перед выходом на кровлю желательно очистить подошву обуви от камней и строительного мусора. Подходят ботинки с чистой нескользящей подошвой без металлических шипов и острых деталей. Инструменты лучше переносить в сумке, а не волочить по поверхности.

Сам по себе вес одного человека обычно не является главной проблемой. Опаснее сочетание нагрузки с острым предметом: саморезом под подошвой, обрезком металла, ножом, ножкой лестницы или краем тяжёлого оборудования.

Неэксплуатируемая кровля — не значит, что на неё нельзя выходить

Название часто понимают слишком буквально. Неэксплуатируемая кровля не предназначена для постоянного нахождения людей, отдыха, хранения материалов или свободного перемещения. Но на неё всё равно периодически выходят специалисты, чтобы очистить воронки, проверить швы, обслужить вентиляцию, кондиционеры и другое инженерное оборудование.

Если один раз пройти от люка до воронки, отдельная дорожка может не потребоваться. Если же персонал регулярно ходит к наружным блокам кондиционеров, вентиляционным установкам или солнечным панелям, на кровле должен быть организован защищённый маршрут.

Для устройства таких маршрутов применяют специальные пешеходные дорожки, совместимые с кровельной ПВХ-мембраной. Они имеют противоскользящую поверхность и привариваются к основному полотну горячим воздухом. Дорожка защищает гидроизоляцию от постоянного истирания и помогает направить людей по безопасному маршруту. При этом она не должна препятствовать стоку воды к кровельным воронкам.

Подобрать основное покрытие для новой или ремонтируемой крыши можно в разделе ПВХ-мембраны для кровли. Для комплексного устройства системы также потребуется правильно подобрать утеплитель, крепёж, воронки и другие материалы для плоской кровли.

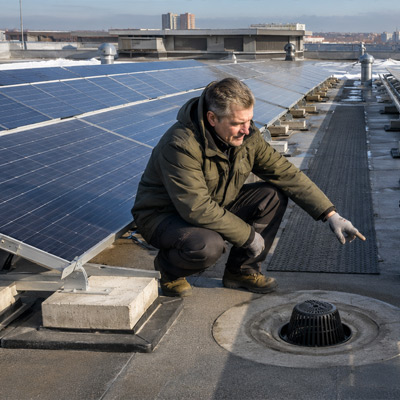

Где обязательно нужны кровельные дорожки

Защищённые маршруты устраивают прежде всего там, где движение людей ожидается не один раз за весь срок службы крыши, а регулярно:

• от выхода на кровлю до кондиционеров и вентиляционных установок;
• вокруг оборудования, требующего осмотра или замены фильтров;
• по пути к кровельным воронкам, люкам, шахтам и антеннам;
• между рядами солнечных панелей;
• в местах регулярного обслуживания инженерных коммуникаций.

Маршрут желательно продумать до монтажа оборудования. Если кондиционеры расставлены хаотично, а доступ к ним проходит через воронки, ендовы и сложные примыкания, защитить кровлю впоследствии будет гораздо труднее.

Важно не путать кровельную ПВХ-дорожку с обычным резиновым ковриком, линолеумом или случайной пластиковой плиткой. Материалы должны быть совместимы с ПВХ. Некоторые полимеры, резины, битумные материалы и составы с пластификаторами при прямом длительном контакте могут влиять на состояние покрытия. Если совместимость не подтверждена, между материалами предусматривают подходящий разделительный слой.

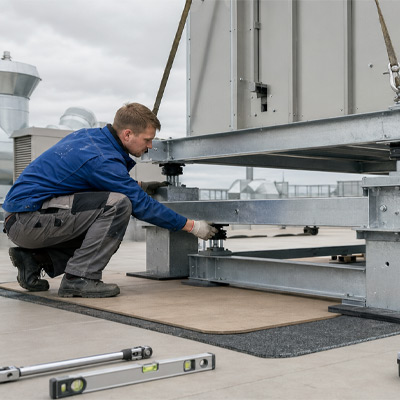

Можно ли поставить кондиционер прямо на ПВХ-мембрану

Ножки наружного блока нельзя просто опустить на гидроизоляционное полотно. Даже относительно небольшой кондиционер создаёт локальные нагрузки. К ним добавляются вибрация компрессора, движение воздуха, снег, обледенение, усилия от трубопроводов и периодическое воздействие обслуживающего персонала.

Главный принцип устройства оборудования на плоской кровле звучит так: нагрузка должна передаваться на рассчитанное основание, а не концентрироваться на ПВХ-мембране и верхнем слое утеплителя.

Для установки могут применяться:

• опорные рамы, связанные с несущими конструкциями здания;
• заводские кровельные опоры с распределительной площадкой;
• специальные тумбы или постаменты;
• балластные системы, не требующие сквозного крепления к основанию;
• индивидуально спроектированные металлические конструкции.

Выбор зависит не только от массы кондиционера. Нужно учитывать материал несущего основания, состав кровельного пирога, прочность теплоизоляции на сжатие, площадь опирания, вибрацию, ветровую и снеговую нагрузку.

Например, широкая опора распределяет вес лучше узкой металлической ножки. Но это ещё не означает, что её автоматически можно ставить на любую крышу. Если под мембраной находится недостаточно жёсткий утеплитель, со временем он может продавиться. На поверхности появится углубление, в котором начнёт скапливаться вода, а мембрана будет испытывать постоянное напряжение.

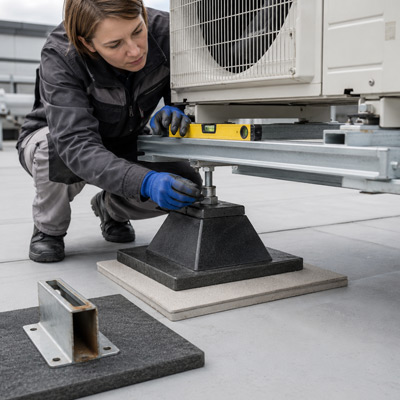

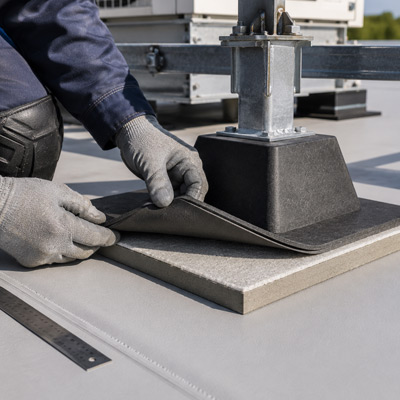

Что должно находиться между опорой и мембраной

Универсальной подкладки, подходящей для любого оборудования и любой кровли, не существует. Защитный узел выбирают в составе всей системы.

В зависимости от проекта могут применяться дополнительный слой совместимой ПВХ-мембраны, защитный геотекстиль, жёсткая распределительная плита или заводская опора с предусмотренным основанием. В эксплуатируемых конструкциях используются многослойные решения с защитными и распределяющими элементами. Типовые системы плоских крыш также предусматривают сочетание регулируемых опор, защитного геотекстиля и жёсткого основания под финишным покрытием.

Задача этого узла состоит не только в том, чтобы не поцарапать поверхность. Он должен:

• распределять давление;
• исключать контакт несовместимых материалов;
• защищать мембрану от истирания;
• сохранять возможность отвода воды;
• не создавать острых кромок;
• позволять осмотреть и при необходимости отремонтировать гидроизоляцию.

Не следует подкладывать под оборудование случайные обрезки фанеры, доски или резиновые коврики. Древесные материалы намокают и деформируются, а состав резины может оказаться несовместимым с ПВХ.

Для устройства предусмотренных проектом защитных и разделительных слоёв на Баустов представлен геотекстиль для строительных и кровельных работ. Марку, материал волокна и плотность выбирают по функции слоя, а не только по минимальной цене.

Как устанавливают вентиляционное оборудование

Для вентиляционных установок действуют те же базовые правила, что и для кондиционеров, но нагрузки обычно выше. Установка может иметь значительную массу, большую парусность и несколько точек подключения. Во время работы возникают вибрации, которые не должны передаваться на кровельный ковёр и разрушать примыкания.

Тяжёлое вентиляционное оборудование чаще размещают на металлических рамах или специальных постаментах. Опорная конструкция должна передавать нагрузку на несущие элементы здания. Между рамой и оборудованием при необходимости устанавливают виброизоляторы.

Особое внимание уделяют воздуховодам и трубам. Их нельзя оставлять лежать прямо на ПВХ-мембране. Для коммуникаций предусматривают самостоятельные опоры с достаточной площадью контакта и защитой кровельного покрытия.

Также необходимо оставить место для обслуживания установки. Если техник не может подойти к фильтру или двигателю, не наступив на трубу, воронку или примыкание, значит, планировка оборудования выполнена неудачно.

Также приобретите:

Как вывести трубы через мембранную кровлю

Фреоновые трассы, кабели, воздуховоды и дренажные трубки не следует проводить через случайное отверстие, залитое сверху герметиком. Герметик стареет, труба перемещается при нагреве и охлаждении, а вибрация постепенно нарушает такое соединение.

Проход через кровлю выполняют в виде полноценного узла. Для него используют гильзу, стакан, шахту или готовый кровельный элемент. ПВХ-мембрану заводят на вертикальную поверхность и герметично приваривают. В верхней части примыкание защищают от попадания воды.

Количество проходок лучше сокращать ещё на стадии проектирования. Несколько кабелей и труб можно собрать в одном правильно выполненном узле вместо пяти отдельных отверстий. Но объединять коммуникации допустимо только с учётом требований к их совместной прокладке и пожарной безопасности.

Дренаж от кондиционера также нужно вывести организованно. Если конденсат постоянно льётся на одно место, возле оборудования образуется мокрая зона, а зимой — наледь. Вода не должна сбрасываться под опору или на маршрут движения персонала.

Можно ли установить солнечные панели на ПВХ-мембрану

Можно, и плоские кровли хорошо подходят для размещения солнечных панелей. Однако проектирование солнечной электростанции начинается не с выбора количества модулей, а с обследования здания и расчёта нагрузок.

Проверяют несущую способность основания, состояние кровельного пирога, прочность утеплителя, существующие уклоны, расположение воронок и возможность безопасного обслуживания. Учитывают не только собственный вес панелей, но и массу опор, балласта, кабельных трасс, а также снеговые и ветровые воздействия.

У солнечных панелей большая площадь, поэтому ветер пытается не только сдвинуть, но и приподнять конструкцию. Балласт нельзя определять по принципу «положим блок потяжелее». Его массу, расположение и распределение рассчитывают для конкретного объекта.

Необходимо учитывать и снег. Возле рам и модулей могут образовываться дополнительные сугробы, а значит, фактическая нагрузка на отдельные участки крыши способна увеличиваться. Поэтому решение, подходящее для одного здания, нельзя без расчёта переносить на другое.

Чем опасен бетонный блок, поставленный прямо на мембрану

Бетонный блок кажется надёжной и простой опорой, но его нижняя поверхность редко бывает идеально гладкой. Острый камень, выступ или скол способен повредить ПВХ-мембрану. Кроме того, небольшая площадь контакта создаёт высокое давление на утеплитель.

Если балластная система предусмотрена проектом, под ней устраивают совместимый защитный и распределительный слой. Конструкция должна оставаться устойчивой, не перемещаться по кровле и не перекрывать сток воды.

Нельзя рассчитывать, что несколько свободно лежащих плит будут спокойно стоять на месте десятилетиями. При ветровом воздействии рама может смещаться, а опоры — постепенно протирать покрытие.

Что учесть при размещении солнечных панелей

Панели и опоры размещают так, чтобы они не перекрывали воронки, ендовы и основные пути движения воды. Кровельные воронки должны оставаться доступными для осмотра и очистки. Нельзя закрывать их рамами, кабельными лотками или балластом.

Между рядами модулей предусматривают проходы для обслуживания. Если персонал будет регулярно ходить по одному маршруту, его защищают кровельной дорожкой.

Кабели прокладывают в лотках или на специальных опорах. Они не должны свободно лежать на ПВХ-мембране, тереться о неё при ветре или находиться в постоянной воде. Все металлические детали, способные коснуться кровли, проверяют на наличие острых кромок.

До начала монтажа полезно зафиксировать состояние кровельного покрытия. После завершения работ мембрану повторно осматривают, проверяют зоны под опорами, места перемещения материалов и участки возле проходок.

Быстрая таблица решений

Как защитить мембрану во время монтажа оборудования

Больше всего повреждений часто появляется не после запуска кондиционера или солнечной станции, а во время самих работ. На крышу поднимают профили, крепёж, бетонные элементы и инструменты. Рабочие режут металл, собирают рамы и передвигают тяжёлые детали по уже готовой гидроизоляции.

На период монтажа организуют временные защищённые зоны. Для распределения нагрузки могут использоваться жёсткие влагостойкие щиты без острых кромок, уложенные через защитный слой. Щиты не должны лежать на кровле дольше необходимого: под ними может задерживаться вода, а оставленный мусор способен повредить мембрану.

Металлические профили нельзя бросать или волочить по покрытию. Сверление и резку желательно выполнять на отдельной защищённой площадке. После каждого этапа кровлю очищают от стружки, обрезков проволоки, саморезов и упаковочных скоб.

Особенно тщательно осматривают маршруты, по которым переносили оборудование. Небольшой прокол может быть почти незаметен сверху, но во время дождя через него вода проникнет в утеплитель.

Что делать, если ПВХ-мембрану всё-таки прокололи

Повреждённый участок необходимо отремонтировать до того, как он окажется под опорой, рамой или кабельным лотком. Просто залить прокол обычным герметиком недостаточно.

Поверхность очищают и высушивают, после чего на повреждённое место устанавливают заплату из совместимой ПВХ-мембраны. Её приваривают горячим воздухом по всему периметру. Размер заплаты должен позволять сформировать надёжный сварной шов за пределами повреждения.

Если мембрана находилась в эксплуатации продолжительное время, поверхность перед сваркой подготавливают в соответствии с рекомендациями производителя. После ремонта шов проверяют механически.

При многочисленных повреждениях или продавливании утеплителя одной заплаты может быть недостаточно. Тогда вскрывают участок, оценивают состояние нижних слоёв и восстанавливают весь локальный фрагмент кровельного пирога.

Частые ошибки при установке оборудования

• Оборудование сначала поставили, а опоры решили придумать потом

В результате ножки оказываются над слабым утеплителем, проходки выполняются в неудобных местах, а рама перекрывает воронку. Схему размещения нужно согласовать до монтажа кровельного покрытия или хотя бы до подъёма оборудования на крышу.

• Под опору положили кусок резины

Не всякая резина совместима с ПВХ. Кроме того, тонкий коврик почти не распределяет нагрузку и не решает проблему продавливания утеплителя.

• Кондиционер прикрутили сквозь готовую кровлю

Каждое сквозное крепление должно быть частью разработанного узла. Отверстие с саморезом и герметиком не обеспечивает надёжную гидроизоляцию на весь срок службы кровли.

• Дорожки сделали, но перекрыли ими сток воды

Защитный маршрут не должен превращаться в плотину. Расположение и конструкция дорожек должны сохранять свободный отвод воды. Специальные элементы могут иметь дренажные каналы или устанавливаться с предусмотренными разрывами.

• После монтажа никто не проверил мембрану

Повреждение обнаруживается уже после протечки, когда вода успевает распространиться внутри кровельного пирога. Финальный осмотр гидроизоляции должен быть обязательной частью приёмки работ.

Можно ли превратить обычную мембранную кровлю в эксплуатируемую

Устройство нескольких дорожек не делает кровлю эксплуатируемой. Если на крыше планируется постоянное нахождение людей, размещение террасы, тяжёлого оборудования или большого количества солнечных панелей, требуется проверить всю конструкцию.

Эксплуатируемая кровля отличается не только верхним покрытием. В её составе предусматривают слои, способные воспринимать и распределять нагрузки, защищать гидроизоляцию и отводить воду. В зависимости от системы применяются геотекстиль, дренажные элементы, жёсткие плиты, стяжки, регулируемые опоры и финишное покрытие.

Поэтому нельзя просто положить плитку поверх существующей ПВХ-мембраны и считать задачу решённой. Состав кровельного пирога должен быть разработан с учётом назначения крыши и состояния несущих конструкций.

В разделе Баустов гидроизоляция для плоской кровли представлены материалы для устройства и ремонта различных кровельных систем. Для эксплуатируемых и озеленённых конструкций также могут потребоваться специальные защитные и дренажные слои, но их положение и характеристики определяются проектом.

Вопросы и ответы

• Выдержит ли ПВХ-мембрана вес человека? Для кратковременного осмотра по кровельной мембране обычно можно пройти. Однако устойчивость всей конструкции зависит не только от полотна, но и от основания и утеплителя. Основную опасность создают острые предметы, грязная обувь и регулярное движение по одному маршруту.
• Нужна ли дорожка, если на крышу выходят несколько раз в год? Если выходы редкие и маршрут короткий, решение принимают с учётом конструкции кровли. Для регулярного доступа к обслуживаемому оборудованию защищённую дорожку лучше предусмотреть обязательно.
• Можно ли поставить кондиционер на тротуарные плиты? Плиты нельзя укладывать прямо на ПВХ-мембрану без рассчитанного защитного и распределительного слоя. Необходимо проверить давление на утеплитель, устойчивость конструкции и совместимость материалов.

• Можно ли закрепить солнечные панели без прокола кровли? Существуют балластные и другие непроникающие системы крепления. Но их применение требует расчёта массы балласта, ветровой нагрузки и несущей способности кровли.
• Можно ли приклеить опору к ПВХ-мембране? Клеевое соединение с гидроизоляцией не превращает мембрану в несущую конструкцию. Опорную схему выбирают так, чтобы оборудование сохраняло устойчивость, а нагрузки передавались на предусмотренные слои и основание.
• Чем закрыть прокол в ПВХ-мембране? Надёжный ремонт выполняют заплатой из совместимого материала, приваренной горячим воздухом. Использовать случайный скотч или бытовой герметик в качестве постоянного ремонта нельзя.

Главное правило

Ходить по ПВХ-мембране можно, но только с пониманием, что перед вами не бетонный пол, а водоизоляционный ковёр. Если доступ к оборудованию требуется регулярно, устраивают защищённые дорожки.

Кондиционеры, вентиляцию и солнечные панели также можно устанавливать на мембранной кровле, но не непосредственно на полотно. Оборудованию нужны рассчитанные опоры, распределение нагрузки, защита гидроизоляции, правильно выполненные проходки и свободный отвод воды.

Чем раньше расположение оборудования учтено в проекте, тем меньше риск проколов, продавливания утеплителя и протечек. А при реконструкции существующей крыши сначала необходимо обследовать основание и кровельный пирог — и только после этого выбирать опорную схему и подходящие материалы.
