Монтаж гидрошпонок: пошаговая инструкция и частые ошибки на практике
Правильная установка гидрошпонок — критически важный этап в обеспечении герметичности швов монолитных бетонных конструкций. Независимо от того, идет ли речь о фундаменте жилого дома, резервуаре или тоннеле, монтаж гидрошпонок напрямую влияет на долговечность и эксплуатационную безопасность объекта. В этой статье собраны практические рекомендации, инструкция по монтажу, реальные ошибки на объектах и ответы на частые вопросы.
ТОП продаж:
Виды гидрошпонок и их особенности монтажа
|
Тип гидрошпонки |
Область применения |
Плюсы |
Минусы |
Нюансы монтажа |
|---|---|---|---|---|
|
ПВХ |
Фундаменты, стены подвала, резервуары |
Гибкость, сварка швов, высокая водостойкость |
Требует точной сварки и фиксации |
Сварка термоэлементами, фиксация проволокой |
|
Бентонитовая |
Швы между бетонными элементами, тоннели |
Саморасширяющийся материал, легко монтировать |
Чувствительность к влажности при установке |
Монтаж на сухую, контакт с влагой активирует расширение |
|
Резиновая (EPDM) |
Гибкие швы, гидротехнические сооружения |
Устойчивость к агрессивной среде |
Ограниченная длина, сложность соединения |
Обеспечить герметичный прижим по всей длине |
|
Металлическая |
Инфраструктурные объекты, плотины, мосты |
Механическая прочность, долговечность |
Сложный монтаж, дорогостоящая технология |
Применение анкеров, герметизация сварных швов |
5 главных мифов о гидрошпонках: от «без них обойдёмся» до «всё равно не спасут от протечек»
Мы рекомендуем приобрести:
СРАВНИТЕЛЬНАЯ ТАБЛИЦА ГИДРОШПОНОК ПО БРЕНДАМ
|
Бренд |
Модель |
Тип шва |
Ширина, мм |
Цена за рулон |
Примерная цена за пог. м |
Где ставить |
|---|---|---|---|---|---|---|
|
Sika |
Waterbars D-24 |
Деформационный |
240 |
44 320 ₽ |
~2 955 ₽ |
Фундаменты, подземные парковки, гидротехнические сооружения |
|
Sika |
Waterbar WP A-24 |
Рабочий |
240 |
65 162 ₽ |
~4 344 ₽ |
Рабочие швы в бетонных конструкциях |
|
Icopal |
ХВС 125/2 |
Рабочий |
125 |
9 900 ₽ |
~495 ₽ |
Фундаменты, подземные сооружения |
|
Аквабарьер |
ХВ-200 ПВХ-П |
Рабочий |
200 |
7 800 ₽ |
~390 ₽ |
Частное строительство, хозяйственные постройки |
|
ТехноНИКОЛЬ |
EC-220-3 |
Рабочий |
220 |
9 699 ₽ |
~485 ₽ |
Широкий спектр строительных объектов |
Подготовка к монтажу гидрошпонок
- Очистите шов от грязи, пыли, остатков бетона.
- Проверьте ровность основания и геометрию шва.
- Подготовьте фиксаторы, сварочный аппарат (для ПВХ), герметики (при необходимости).
- Ведите фотофиксацию перед бетонированием.
Пошаговая инструкция по монтажу
Монтаж в холодный шов:

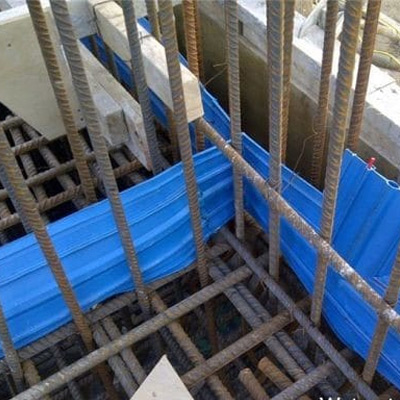

- Уложите гидрошпонку точно по центру будущего шва.
- Закрепите с помощью фиксаторов или проволоки.
- Проверьте расположение и жёсткость крепления.
- Забетонируйте первый этап и после схватывания — продолжайте работы.

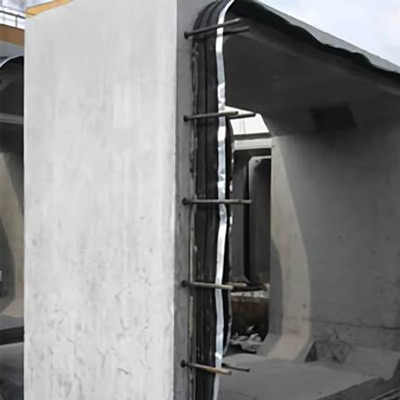

Монтаж в деформационный шов:
- Используйте расширительные компенсаторы.
- Обеспечьте зазор для подвижности шва.
- Фиксируйте шпонку по инструкции производителя.
Сварка ПВХ-гидрошпонки:
- Используйте сварочный аппарат с термоэлементом.
- Нагрейте края шпонки до нужной температуры.
- Сожмите и удерживайте под давлением до остывания.
- Проверьте шов на прочность и герметичность.
Частые ошибки при установке гидрошпонок
- Смещение при заливке: Если гидрошпонка не закреплена должным образом, она может сместиться под действием массы бетона. Это приводит к образованию незакрытых участков и последующим протечкам. На объекте в Мытищах подобная ошибка обернулась необходимостью вскрывать бетон через полгода после ввода здания в эксплуатацию.
- Ошибки при сварке: Недогрев вызывает слабое сцепление, перегрев делает шов хрупким. На очистных сооружениях в Екатеринбурге использовался неопытный подрядчик — из 24 сварных соединений 11 пришлось переделывать из-за капиллярных протечек.
- Неправильный выбор типа гидрошпонки: Применение ПВХ в зонах, где требуется высокая химстойкость, привело к деградации материала уже через 9 месяцев на промышленном объекте в Нижнем Новгороде.
- Монтаж во влажную погоду (для бентонитовых лент): На строительстве ЖК в Санкт-Петербурге бентонитовая шпонка начала расширяться до заливки — нарушилась армировка, образовались трещины, и участок пришлось переделывать полностью.
- Стыковка разных типов: На объекте в Казани пытались состыковать ПВХ и EPDM, что привело к нарушению герметичности и отказу от использования всего участка длиной 6 м.
Реальные случаи с объектов клиентов
- Москва, подземная автостоянка: ПВХ-гидрошпонка была закреплена на скорую руку, без фиксаторов. При бетонировании она сдвинулась на 3 см. Через два месяца в шве появилась протечка — ремонт потребовал демонтажа отделки и повторной герметизации.
- Екатеринбург, очистные сооружения: Подрядчик не прошёл обучение по сварке ПВХ. В результате 11 из 24 швов оказались негерметичными. Исправление заняло две недели и потребовало привлечения квалифицированной бригады.
- Санкт-Петербург, жилой комплекс: На этапе армирования был применён бентонит в условиях высокой влажности. За 12 часов до бетонирования началось разбухание, шпонка сдвинула арматуру. В результате — отказ от части конструкции и перенос сроков сдачи на 3 недели.
5 часто задаваемых вопросов
- Можно ли монтировать гидрошпонки зимой? Да, но необходимо соблюдать температурные режимы и защищать шпонки от замерзания и влаги.
- Нужно ли использовать фиксаторы? Обязательно. Без них высок риск смещения при вибрации бетона.
- Как проверить сварку ПВХ-шпонки? Визуально, тестом на растяжение и проверкой контрольных полос.
- Можно ли стыковать разные типы шпонок? Нет, это снижает герметичность и может привести к авариям.
- Как контролировать шпонку в опалубке? Фотофиксация, шаблоны, визирование перед бетонированием.
Правильный монтаж гидрошпонок — это не просто технический этап, а ключ к защите конструкции от разрушения. Работайте строго по инструкции, используйте качественные материалы и не пренебрегайте контролем — и ваша герметизация прослужит десятилетия.
