Как наплавлять кровлю из рулонных материалов Технониколь

В статье содержится информация о структуре плоских кровельных систем, эксплуатационных свойствах и особенностях кровельного монтажа.

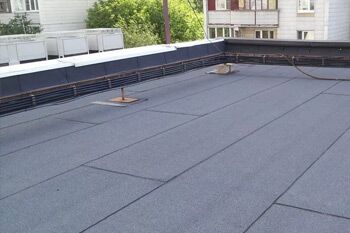

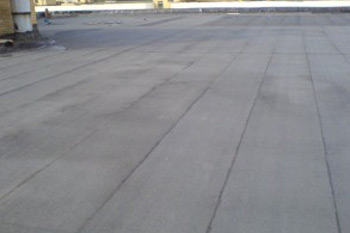

Устройство традиционной плоской кровли

Устройство рулонной кровли технониколь изначально является самым простым и экономическим решением. Конструкция кровельного ковра состоит из четырёх компонентов.

• Железобетонного или металлического профилированного основания.
• Плёночной или мембранной пароизоляции.
• Кровельного утеплителя.
• Наплавляемой битумно-полимерной гидроизоляции.

Для быстрого сброса дождевой или талой влаги на кровле формируется уклон за счёт клиновидной конфигурации утеплителя или наклонного монтажа профнастила. Кровельные технологии допускают обустройство наклона - посредством бетонных стяжек, минеральных отсыпок, тандема жестких плит и минераловатной теплоизоляции. В любом варианте наплавляемый битумный гидробарьер располагается поверх теплоизоляции.

Конструкция такого пирога проста и изначально интуитивна. Соответственно, мембранный компонент защищает утеплитель от проникновения водяного пара из внутренних помещений, а гидроизоляция блокирует попадание влаги снаружи.

Двухсторонняя гидрозащитная обложка позволяет использовать для утепления кровли стойкий к внешним воздействиям базальтовый утеплитель. Верхнее кровельное покрытие доступно для визуального обзора и оперативного устранения протечек.

В конструкции традиционной кровли имеются существенные недостатки, это деформация гидробарьера из-за попавшей в структуру утеплителя воды, а также появление фрагментов с повышенной теплопроводностью, в обиходе называемых мостиками холода. Разгерметизация монтажных швов и сопряжений также способствует образованию водного конденсата.

Популярные варианты плоской кровли. ВИДЕО:

Основные причины быстрого разрушения кровельного гидрозащитного покрытия.

1. Прежде всего, это выветривание совмещающей защитные и декорирующие функции минеральной посыпки. Можно напомнить, что посыпка блокирует разрушение битумной структуры солнечным ультрафиолетом.
2. Наплавляемая кровельная гидроизоляция плохо переносит множественные температурные перепады, инициирующие снижение изначальной эластичности и появление микротрещин.

С учётом конструкционных особенностей битумной наплавляемой кровли, специалисты рекомендуют

• Проклейку монтажных нахлестов парозащитной мембраны для надёжной герметизации стыков и сопряжений.
• Монтировать все компоненты кровли только на сухое и тщательно очищенное от мусора основание.
• В местах примыкания к вертикальным конструкциям фиксировать края мембраны прижимными планками и атмосферостойкими клеящими герметиками.
• Для защиты парапетов технологии предписывают обустройство фартуков из оцинкованного металла.

Проблема удаления из плоской кровли избыточной влаги решается механическим креплением подкладочного слоя, а также установкой элементов кровельной вентиляции. В результате выполненных работ образуется щель, через которую избыток водяного пара выбрасывается в атмосферу.

В других вариантах, срединное теплозащитное покрытие монтируется из плит с прорезанными водоотводными канавками. Такая доработка способствует ускоренному отводу воды из кровельного пирога. Практика кровельных работ подтверждает, что соблюдение приведённых рекомендаций снижает риски переувлажнения утеплителя, а при случайном попадании воды в его объём способствует быстрой сушке.

Инверсионная кровля

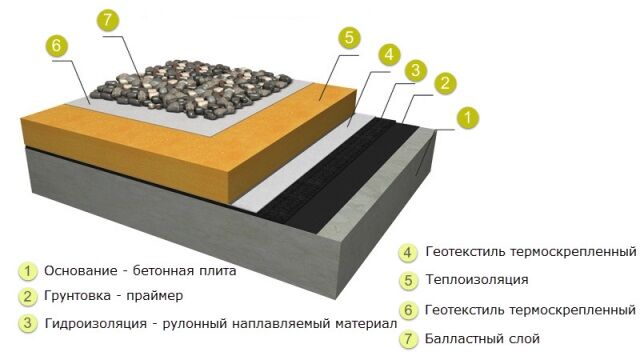

Устройство инверсионной эксплуатируемой кровли отличается от традиционной, расположением непосредственно под утеплителем. Стандартная схема инверсионного кровельного покрытия выглядит следующим образом:

• бетонное или металлическое основание;
• праймерная пропитка;
• наплавляемая рулонная гидроизоляция;
• утеплитель;
• дренажный водоотвод;
• разделительная геотекстильная подложка;
• балластная щебневая отсыпка.

Такая композиция отличается от традиционной кровли надёжностью и долговечностью. Расположенный под утеплителем битумный гидробарьер не подвержен температурным перепадам и защищён от механических повреждений, соответственно вырабатывает эксплуатационный ресурс с существенным превышением. Конструкция не нуждается в пароизоляции, поэтому по трудоёмкости монтажных работ, инверсионная кровля предпочтительнее.

Следует признать, что по стоимости инверсионная кровля обходится дороже. Прежде всего, для утепления пирога нельзя использовать бюджетные модификации невлагостойких минераловатных утеплителей. Теплоизоляция инверсионных кровельных систем монтируется из экструдированных пенополистирольных или более совершенных полиуретановых плит.

Кроме типового перечня компонентов, в систему входит дренажная мембрана, геотекстильная подложка и щебневый балласт. Естественно, что суммарная цена трёхслойного финишного покрытия скажется на увеличении общей стоимости проекта.

С учётом условий последующей эксплуатации инверсионной кровли, в технологию монтажа вводятся некоторые изменения, в частности рекомендовано:

• многослойное, не менее чем двух или трёхслойное наплавление рулонной гидроизоляции технониколь;
• заведение на большую высоту монтажных нахлёстов, минимум на толщину кровельного покрытия + 250 мм для нижнего и 350 мм для верхнего слоя;
• защиту и герметизацию сопряжений за счёт перекрытия дренажной мембраной;
• обязательное применение минеральной балластной отсыпки, в качестве материала можно использовать гравийные или галечные материалы;
• в конструктиве инверсионной кровельной системы уклон для стока воды формируется из сыпучего материала, с последующим наплавлением рулонной гидроизоляции на обработанное праймером бетонное основание.

Устройство инверсионной эксплуатируемой кровли включает в себя монтаж пешеходного, плиточного или асфальтобетонного покрытия.

Сравнительная таблица различных видов гидроизоляции плоских кровель

Вид гидроизоляции	Срок службы	Нанесение с использованием открытого огня	Контроль толщины нанесения	Специальное оборудование	Можно использовать как пароизоляцию	Требования к основанию	Цена(р/м.кв)
Рубероид	5 - 7 лет	Да	Да	Горелка	Да	Стяжка	40-60
Еврорубероид	10 - 20 лет	Да/Нет	Да	Горелка/Нет	Да	Стяжка	100-200
Мастики	Н/Д	Да/Нет	Нет	Горелка/Нет	Да	Допустимы неровности	Н/Д
Напыляемая	Н/Д	Нет	Нет	Компрессор	Нет	Любая поверхность	Н/Д
ПВХ-мембраны	20 лет	Нет	Да	Оборудование для сварки швов	Нет	Любая поверхность	600
ЭПДМ-мембраны	30 лет	Нет	Да	Оборудование для сварки швов	Нет	Любая поверхность	Н/Д
ТПО-мембраны	50 лет	Нет	Да	Оборудование для сварки швов	Нет	Любая поверхность	650

Холодная кровля

Особенность самой простой и доступной по стоимости холодной кровли, это отсутствие тепло - и пароизоляции. Бюджетный вариант плоской крыши применяется на неотапливаемых зданиях или на домах с неутеплённым чердачным объёмом. Холодная кровельная конструкция состоит из пяти компонентов, в том числе:

• основания;
• уклонообразующего слоя;
• армированной бетонной стяжки;
• праймерной пропитки;
• гидроизоляции.

Разуклонка на холодной кровле оборудуется из сыпучего материала и стяжки. Допущенные в процессе монтажа ошибки исправляются единственным способом, обустройством ещё одной стяжки. Использовать преимущества клиновидной конфигурации плит теплоизоляции, невозможно из-за её отсутствия.

Плоская крыша – устройство, материалы и технологии. Оборудование для монтажа традиционной, инверсионной и холодной кровли из наплавляемых материалов практически идентично. Все три технологии предписывают следующую комплектацию:

• обязательно наличие газовой горелки с баллоном, редуктора и достаточно длинного шланга;
• в перечне также приспособление в виде траверсы для раскатывания рулонов;
• силиконовый и ручной ролики для прикатки наплавленного битумного покрытия;
• комплект из линейки, ножа, рулетки и строительного уровня длиной 2 метра;
• бетономешалка и растворные лопаты;
• устройство для обеспыливания рабочих участков;
• валики или кисти для нанесения праймерной пропитки;
• строительный миксер или низкооборотная дрель с размешивающей насадкой.

Рекомендуемый перечень также включает в себя шпатели, мастерки, правило и другой инструментарий, для выполнения бетонно-растворных работ.

В расширенном списке присутствует опалубочная древесина, арматура и коррозиестойкая вязальная проволока, необходимое количество праймерной пропитки, бетонного раствора или компонентов для его приготовления, гидроизоляции для обустройства подкладочного и верхнего ковра, атмосферостойкий герметик и доборные металлические детали.

Информацию о том, как наплавлять рулонные материалы для гидроизоляции перекрытий и других конструкций, можно узнать на строительных интернет-сайтах.

Основные ошибки гидроизоляции при устройстве плоской кровли. ВИДЕО:

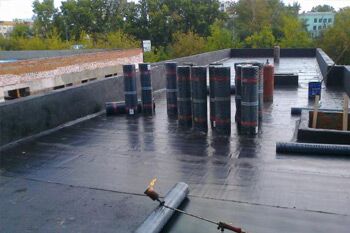

Технология устройства мягкой кровли из наплавляемых материалов

Типовой монтаж плоской кровли выполняется в следующей последовательности:

• предварительное обустройство уклона посредством щебневой или керамзитовой отсыпки, с последующей заливкой стяжки;
• укладка плёночной или мембранной пароизоляции;
• монтаж многослойного утеплителя;
• заливка армированной стяжки и подготовка бетонного основания под укладку наплавляемой гидроизоляции;
• монтаж подкладочного покрытия гидробарьера;
• монтаж финишного слоя кровельной гидроизоляции.

Уклон можно сформировать за счёт клиновидной формы плит утеплителя. Данная конструкция известна под названием плоской кровли на бетонном основании. Устройство плоской кровли по бетонному основанию популярно в строительстве жилых и общественных зданий. Поскольку в качестве кровельной пароизоляции используются идентичные наплавляемые материалы, приводим описание технологии с этого этапа.

Мы рекомендуем: рулонная гидроизоляция от Тенониколь

Пароизоляция кровли

Работа по укладке рулонной пароизоляции начинается с подготовки основания. Для этого необходимо:

• зачистить рабочую поверхность основания от загрязнений и удалить отслоившиеся фрагменты;
• заделать быстротвердеющим цементным раствором сколы, трещины и другие механические повреждения;
• обеспылить подготовленную поверхность сжатым воздухом;
• в местах сопряжения пароизоляции с вертикальными конструкциями из бетонного раствора изготавливаются галтели, в стандартном решении, это переходные детали предотвращающие образование изломов парозащитного покрытия в углах;
• после полного твердения галтели также подлежат обеспыливанию.

На следующем этапе основание обрабатывается битумным праймером. Раствор наносится на сухое основание кистью или валиком, в один или два слоя. В местах прохода через кровлю трубных или кабельных коммуникаций для нанесения праймера удобнее использовать узкую кисть повышенной жесткости.

При комнатной температуре время полной просушки праймерного покрытия варьируется в пределах 8-12 часов. Проверить степень готовности праймерного компонента проще всего тканевой салфеткой, на которой после прохода с лёгким нажимом не должно оставаться следов битумного раствора. Такая же проверка обязательна для второго праймерного слоя.

Наплавление рулонной пароизоляции традиционно начинается с деформационных монтажных швов. Рулонный материал раскатывается с расчётом совпадения осевых линий полотна и шва. После образования компенсационной петли должен образоваться небольшой желобок. Минимальная величина нахлёста по краям деформационного шва не менее 100 мм.

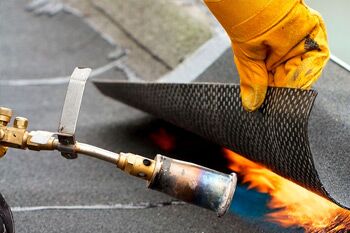

Изнаночная сторона рулонной пароизоляции перед укладкой прогревается газовой горелкой, материал прикатывается роликом в направлении от оси к краям. Для надёжной герметизации величина монтажного нахлёста между рулонами выдерживается на уровне 150 и более мм. При обработке узкого компенсационного шва петля из пароизоляции не обязательна. В таком решении, на шов наносится атмосферостойкий герметик с последующим наплавлением пароизоляции.

После заделки деформационных швов монтируется основной парозащитный ковёр. Раскатанная пароизоляция выравнивается относительно шва, а при его отсутствии – параллельно одной из стен.

При использовании не гидрофобного утеплителя высота захода покрытия на стену равна толщине утеплителя +25-30 мм. Соответственно, при толщине теплоизоляции 200 мм, высота нахлёста паробарьера составляет 225-230 мм. Такой способ эффективен для защиты утеплителя от попадания воды с торцов. При наличии влагостойкого утеплителя теплоизоляции, величина вертикального нахлёста выдерживается на показателе 150 мм.

Перед укладкой наплавляемая пароизоляция должна отлежаться какое-то время на ровной горизонтальной поверхности. Для этого материал нарезается в количестве, необходимом для укладки 3 или 4 рядов.

Соседние полотна монтируются с торцевыми нахлёстами шириной 150 и боковыми 100-120 мм, в зависимости от монтажных и эксплуатационных свойств материала. Нежелательно совпадение торцевых стыков. В лучшем варианте они разносятся на 500 и более мм. После разметки, фрагменты покрытия скатываются с торцов к середине.

Технология монтажа предписывает прогрев основания материала газовой горелкой или строительным феном. В процессе прогрева, рулон крюком раскатывается на основании в направлении на себя. Прогретые фрагменты полотна прикатываются к основанию металлическим катком по схеме «ёлочка», т.е. от продольной оси рулона к краям.

Свидетельством правильности монтажа служит выдавливание небольшого количества горячего битума из боковых швов, а также ширина затвердевшего битумного валика в пределах 5-25 мм. Отсутствие или меньшие размеры валика указывают на недостаточный прогрев битумного основания, большая ширина, это следствие перегрева. Данные ошибки подлежат обязательному исправлению.

В местах захода пароизоляции на вертикальные конструкции, парозащитное покрытие упрочняется прямоугольными вставками из идентичного материала, которыми закрываются сами галтели, 100 мм кровли и не менее 50 мм стены. Вставки предварительно наплавляются на галтели, затем на стены и пол. Для лучшего прилегания подогретые фрагменты обрабатываются силиконовым роликом. В местах захода торцевой части покрытия усиливающие элементы не обязательны.

Перед укладкой теплоизоляции в парозащитном покрытии необходимо вырезать отверстие для обустройства внутреннего водостока.

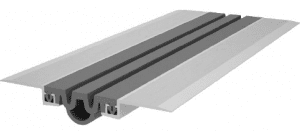

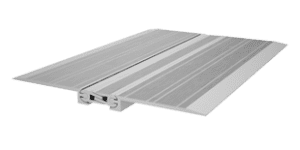

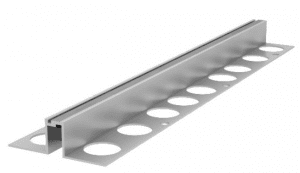

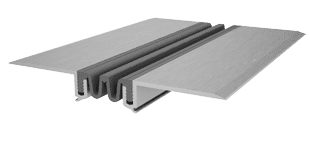

Топ продаж деформационных швов:

Монтаж теплозащитного покрытия

Независимо от проектной толщины, кровельный утеплитель монтируется минимум в два слоя. Наплавляемая кровля по бетонному основанию с промежуточной стяжкой предписывает клеевую фиксацию утеплителя, если стяжка отсутствует – механическую, посредством телескопических дюбелей.

Плиты пенополистирольного утеплителя укладываются без монтажных зазоров, а в местах примыкания кровли с вертикальными конструкциями с небольшим натягом. Образование мостиков холода блокируется укладкой верхних плит с перекрытием монтажных стыков первого слоя. Такой же способ обязателен при монтаже третьего и всех последующих покрытий.

На следующем этапе, в утеплителе прорезаются отверстия для прохода трубных и кабельных коммуникаций, а также установки вентиляционных дефлекторов. В местах установки водозаборных воронок, толщина утеплителя уменьшается на 25-30 мм. Воронка располагается в центре квадратного углубления форматом 1х1 м, для крепления её приёмной части применяется обработанный праймером асбестоцементный вкладыш.

Поверх не влагостойкого базальтового утеплителя монтируется промежуточный наплавляемый гидробарьер. Его основная задача, это защита теплоизоляции от переувлажнения в процессе заливки растворной стяжки. В зависимости от конструктивных особенностей используются преимущества механической фиксации или свободной укладки полотен с обязательной герметизацией нахлёстов.

Промежуточное гидрозащитное покрытие должно исправно функционировать до рабочего твердения стяжки. Пенополистирольные и полипропиленовые утеплители в обустройстве промежуточных гидроизоляционных компонентов не нуждаются.

Подготовка основания

Поверх утеплителя заливается песчано-цементная стяжка толщиной от 50 мм. Для формирования отверстий применяются несъёмные опалубки из обрезков асбоцементных труб. Для рабочего твердения стяжки требуется не менее 3-х недель. По истечению этого срока можно приступать к формированию разуклонки для быстрого сброса с крыши дождевой и атмосферной воды.

Примыкания бетонного перекрытия в стенах оборудуются галтелями, а кирпичные парапеты декорируются влагостойкой штукатуркой или обшиваются коррозиестойкой металлической оболочкой. По достижению 15-ти процентной влажности стяжки, можно приступать к подготовке основания. Работы идентичны подготовке перед наплавлением битумно-полимерной пароизоляции. В перечне обязательных требований – выравнивание и зачистка поверхности от загрязнений и цементного молочка, заделка трещин и сколов.

Далее следует двукратное нанесение битумного праймера с перерывом на сушку первого слоя. Помимо стяжки, грунтуются вертикальные плоскости, на которых будут фиксироваться монтажные нахлёсты. Низкие парапеты грунтуются сверху и с внутренней стороны полностью, а снаружи полосой 50-100 мм.

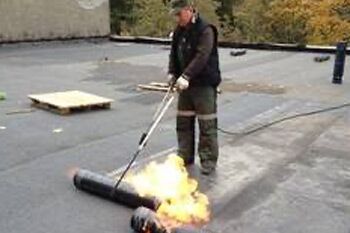

Монтаж гидроизоляции

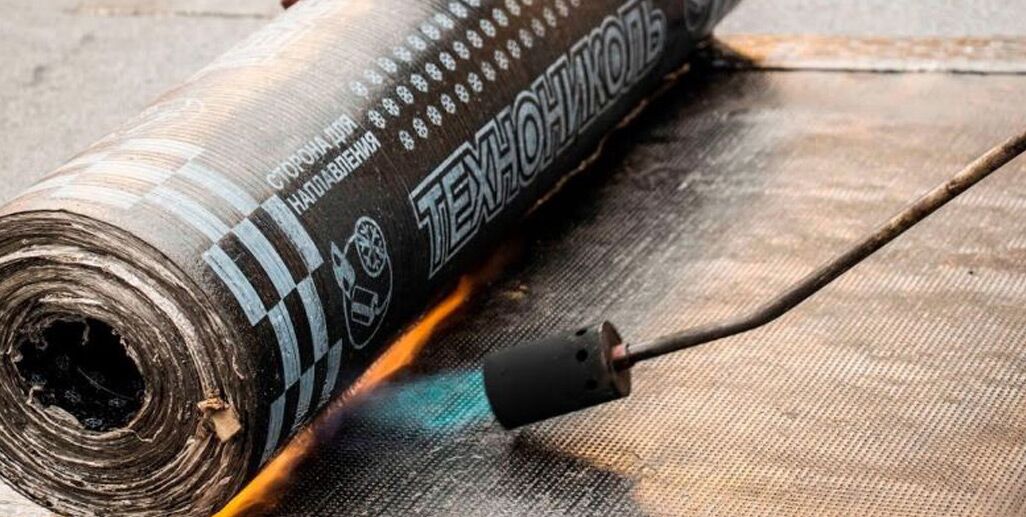

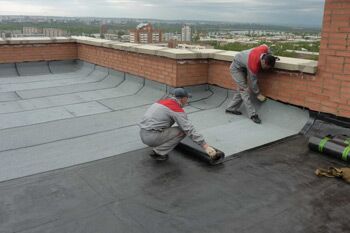

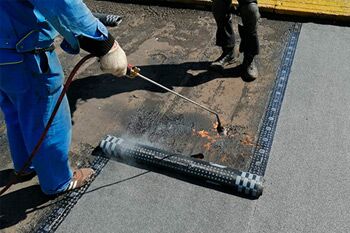

Как наплавляется кровля из рулонной гидроизоляции Технониколь? Типовая конструкция кровельной гидроизоляции, как правило, двуслойная. В таком варианте нижняя подложка получает больший запас надёжности и эксплуатационной долговечности, за счёт герметизации швов и защиты от солнечного ультрафиолета. Следует отметить, что для укладки нижнего и верхнего покрытия используются разные материалы.

На поверхности нижнего наплавляемого покрытия отсутствует минеральная посыпка. Лицевая сторона оснащена слоем обладающего клейкими свойствами битумно-полимерного связующего, демонстрирующего в подогретом состоянии превосходные адгезионные свойства. В качестве финишного компонента используется наплавляемая гидроизоляция с минеральной посыпкой.

За исключением трёх особенностей, нижний битумный слой кровли монтируется аналогично битумной пароизоляции. В таком варианте:

• высота выхода материала на вертикали не зависит от высоты утеплителя, поэтому всегда равна 125-ти мм;
• на плоских крышах с уклоном от 15 градусов рулоны раскатываются только вдоль ската;
• монтаж начинается с пониженных участков крыши;
• первый рулон раскатывается в соответствии с осью дна, соседние полотна наплавляются с нахлёстом на первую полосу.

В местах расположения водосборных воронок и проходов труб через кровлю, на нижнюю гидрозащитную подложку, монтируются детали усиления. В типовом варианте, это квадраты 50х50 мм, вырезанные из аналогичного кровле, материала. Для конструкций большого сечения, формат накладок рекомендуется увеличить.

Также подлежат упрочению перегибы в местах коньков и ендов с уклоном более 3 градусов. Ширина элементов усиления в местах перегибов и желобов соответственно 500 и 1000 мм.

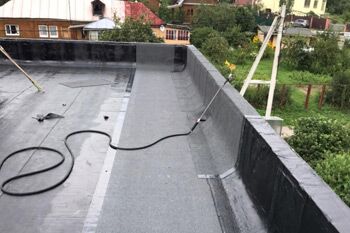

На парапетах высотой менее 600 мм, монтируется внутренняя и верхняя гидрозащитная оболочка с заведением покрытия на наружную сторону на 50 мм. Этот показатель для высоких парапетов увеличен до 300 мм.

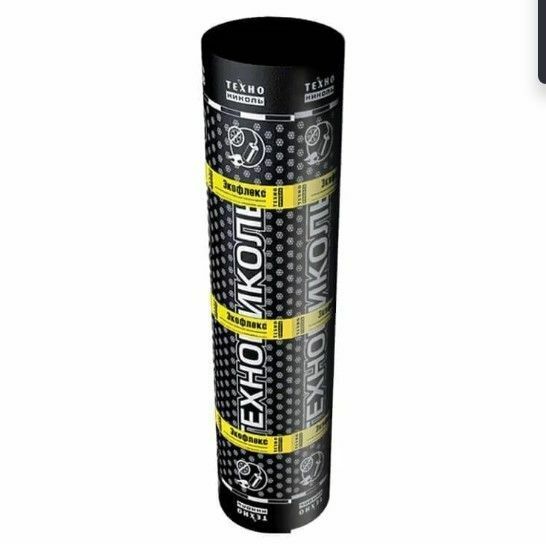

Специалисты используют: Гидроизоляция для плоской кровли от Технониколь

Верхний слой кровельной гидроизоляции наплавляется параллельно полосам первого слоя. Перпендикулярная укладка способствует образованию многочисленных протечек. Верхний слой также начинается укладываться с пониженных участков, причем у донного рулона посыпки быть не должно.

При отсутствии нужного материала, после прогрева лицевой стороны посыпка вдавливается в горячий битум.

После фиксации нахлёстов верхнего слоя гидроизоляции на вертикальных конструкциях горизонтали низких парапетов, необходимо закрыть оцинкованными металлическими фартуками. На высоких парапетах вертикальные выводы дополнительно фиксируются прижимными планками. Расположенные в верхней части реек зазоры, рекомендуется заделать атмосферостойким герметиком.

Итоги

В статье приведены особенности трёх кровельных технологий по обустройству крыш с наплавляемой паро- и гидроизоляцией. Их всего три, это:

• кровля традиционная;
• инверсионная;
• холодная.

Технологии обустройства наплавляемых битумно-полимерных кровель существенно не отличаются, хотя имеется ряд особенностей. В частности, в конструкции традиционной крыши гидроизоляция по бетонному основанию совмещает в себе функции паробарьера.

Монтаж рулонной гидроизоляции технониколь на кровлю процесс сложный и весьма ответственный. Тем не менее, положительный результат гарантирует соблюдение приведённых в статье технологических требований и рекомендаций производителя.
